Аксессуары к панелям оператора ELHART серии ECP / ELP

Кабели для подключения оборудования по интерфейсам RS-485 / RS-232 (разъем DB9F) представляют собой провода длиной 2 метра с гильзовыми наконечниками.

Модификации:

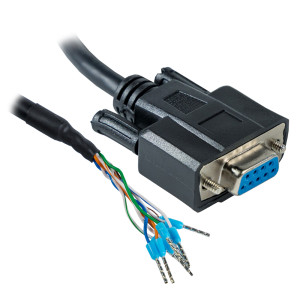

• Cab-L-2 Кабель для подключения к панели оператора ELHART оборудования по интерфейсам RS485 / RS232, разъем DB9F – провода с гильзовым наконечниками, длина 2м

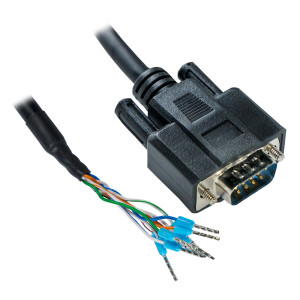

• Cab-H-2 Кабель для подключения к ПЛК LogicOn оборудования по интерфейсам RS485 / RS232, разъем DB9M – провода с гильзовым наконечниками, длина 2м

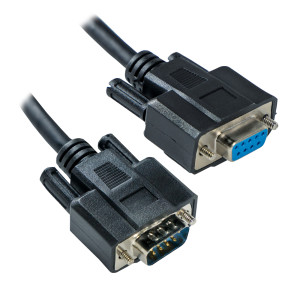

• Cab-HL-2 Кабель для связи ПЛК LogicOn и панели оператора ELHART по интерфейсам RS485 / RS232, разъем DB9M – разъем DB9F, длина 2м

Схемы подключения аксессуаров к панелям оператора и ПЛК

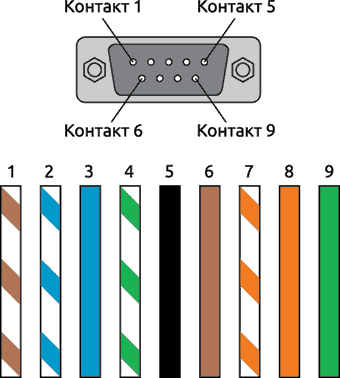

Кабель для подключения к панели оператора ELHART оборудования по интерфейсам RS-485 / RS-232 серии Cab-L-2

Контакт разъема	COM1		COM2
	RS-485	RS-232	RS-485	RS-232
1	B(-)
2		Rx
3		Tx
4			B(-)
5	GND
6	A(+)
7				Rx
8				Tx
9			A(+)

---

Кабель для подключения к ПЛК LogikOn оборудования по интерфейсам RS-485 / RS-232 серии Cab-H-2

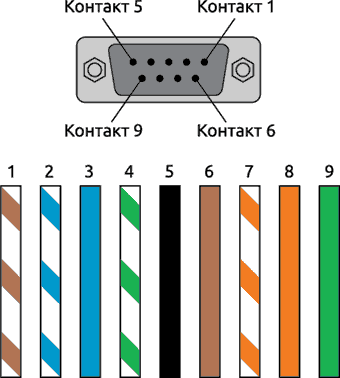

Нумерация контактов и цветовое кодирование проводов Cab-H-2

Контакт разъема	COM1/COM2 RS-422	COM1/COM2 RS-485	COM1/COM2 RS-232	COM3/COM4 RS-232
1	RS-422 Rx-	RS-485 B(-)
2			RS-232 RxD
3			RS-232 TxD
4	RS-422 Tx
5	GND
6	RS-422 Rx+	RS-485 А(+)
7				RS-232 RxD
8				RS-232 TxD
9	RS-422 Tx+

Информация для заказа аксессуаров к панелям оператора и ПЛК

Кабели серии Cab

Cab-		-	2
Тип кабеля
Подключение к ПЛК LogicOn	L
Подключение к панели оператора ELHART	H
Связь ПЛК LogicOn и панели оператора ELHART	HL
Длина кабеля
2 метра			2

Пример: Cab-L-2.
