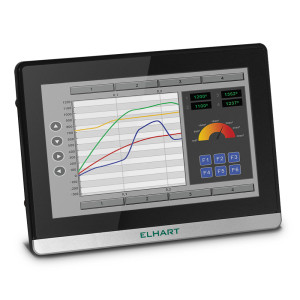

Сенсорная емкостная панель оператора ELHART ECP
Операторские панели ELHART прекрасно зарекомендовали себя в работе, гибкая линейка моделей позволяет подобрать панель по функционалу, размеру и цене под конкретную задачу. Графическое оформление, элементы управления и логика работы определяется пользователем в процессе конфигурации при помощи бесплатного программного обеспечения «ELHART HMI Soft».
Особенности сенсорной резистивной панели оператора ELHART ECP
- Узкие рамки вокруг дисплея.
- Режим симуляции панели оператора.
- Библиотека графических примитивов.
- Построение графиков и архивных трендов.
- Простой и понятный интерфейс пользователя.
- Функция отправки электронных писем (email).
- Бесплатная среда разработки ELHART HMI Soft.
- Защитное стекло, устойчивое к появлению царапин.
- Создание анимированных и движущихся компонентов.
- Поддержка большинства промышленных контроллеров с уже готовыми конфигурациями.
- VNC-сервер позволяет управлять экраном панели с удаленного ПК при помощи бесплатного VNC-клиента.
- Поддержка макросов позволяет решить некоторые задачи автоматизации без ПЛК средствами самой панели.
- Ведение архивов, хранение рецептов на внешних USB-накопителях. Списки тревог, событий, действий оператора.
- Функция виртуального СОМ-порта позволяет использовать панель в качестве преобразователя Ethernet: RS-232 / RS-485.
- FTP-сервер позволяет получать доступ к файлам, хранящимся в памяти панели или подключенных к ней внешних носителей при помощи FTP-клиента.
- Просмотр файлов в формате *.pdf и графических изображений, просмотр корневого каталога памяти панели и подключенных к ней внешних носителей.
- Емкостный сенсорный экран с поддержкой функций Multitouch, управления жестами: изменение масштаба графиков движением двух пальцев, прокручивание списков, листание экранов проекта, возврат на главный экран движением пяти пальцев.
Технические характеристики сенсорной панели ELHART серии ECP
| Артикул | ECP-07 | ECP-10 |
|---|---|---|
| Диагональный размер экрана, дюйм | 7″ | 9,7″ |
| Разрешение экрана, ШхВ пикселы | 1024×600 | 1024×768 |
| Соотношение сторон | 16:9 | 4:3 |
| Тип и подсветка экрана |
TFT LCD, IPS, 16 млн. цветов, мультитач, стекло, емкостный |
|
| Яркость, кд/м² | 350 | 350 |
| Материал корпуса | поликарбонат | |
| Степень защиты |
IP65 (со стороны лицевой панели) IP20 (с задней стороны) |
|
| Микро-процессор | ARM Cortex A8, 600 МГц | |
| Flash-память | 128 Мб | |
| SDRAM-память | 128 Мб | |
| СОМ-порты |
COM1: RS-232 / RS-485 / RS-422 COM2 / COM4: RS-485 COM3: RS-232 |
|
| Ethernet-порт | 10/100 МБит | |
| USB-порты | 1×USB Host, 1×USB Device | |
| Поддержка SD-карт памяти | да | |
| Часы и календарь реального времени | да | |
| Рабочая температура | -10…60 °C | |
| Относительная влажность | 10…90 % (без образования конденсата) | |
| Питание | =9…28 В | |
| Энергопотребление | 6 Вт | |
| Масса нетто | 680 г | 1100 г |

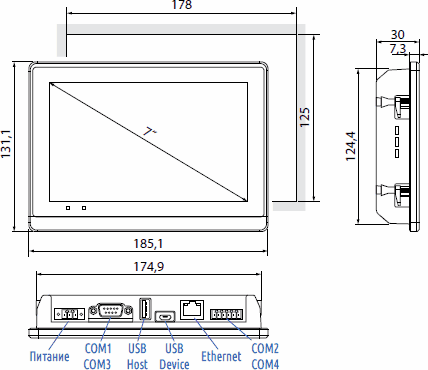

Габаритные размеры сенсорной панели ELHART серии ECP

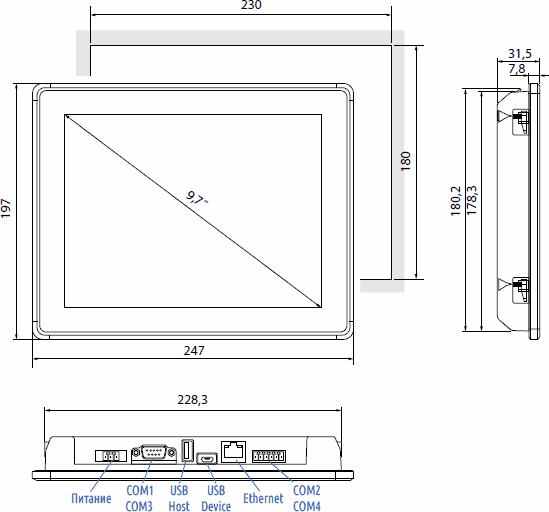

Габаритные размеры и размеры монтажного отверстия и расположение клеммных колодок и портов сенсорной панели оператора ECP-10, мм
Информация для заказа сенсорной панели ELHART серии ECP
| ECP- | |
|---|---|
| Диагональный размер экрана | |
| 7″ (разрешение 1024×600 пикселов) | 07 |
| 10″ (разрешение 1024×768 пикселов) | 10 |
Пример: ECP-10
