ELA-DT Электропривод поворотный

Поворотные электроприводы VALMA серии ELA предназначены для управления регулирующими или запорными шаровыми кранами, дисковыми затворами и другими исполнительными механизмами, требующими поворота рабочего органа на 90°.

Поворотный электропривод представляет из себя электрический мотор с редуктором, выполненный в одном корпусе вместе с платой управления, концевыми выключателями и визуальным индикатором текущего положения. Благодаря использованию редуктора становится возможным обеспечить высокий крутящий момент на выходном валу при сохранении небольшого электропотребления привода, а встроенные концевые выключатели обеспечивают автоматическое отключение электромотора при достижении приводом крайних положений и позволяют отслеживать эти состояния электропривода в системе управления.

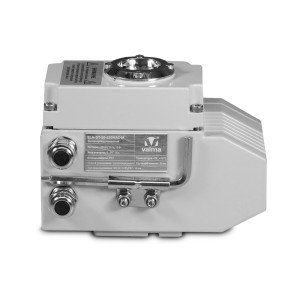

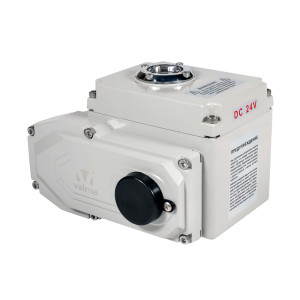

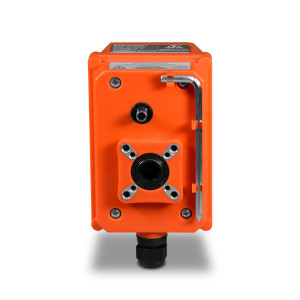

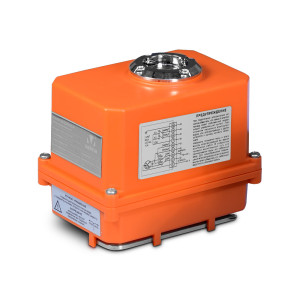

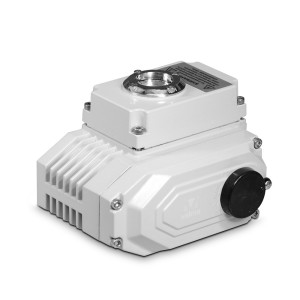

Электроприводы VALMA серии ELA представлены в двух исполнениях корпуса: пластиковом (ELA-...-P) и металлическом (ELA-...-M).

Электроприводы с пластиковым корпусом (ELA-...-P) развивают крутящий момент до 30 Н·м и совместимы с шаровыми кранами VALMA серии BAV до DN 25 (G 1") включительно. Электроприводы с металлическим корпусом (ELA-...-M) развивают крутящий момент до 50 Н·м и совместимы с шаровыми клапанами VALMA серии BAV до DN 50 (G 2") включительно.

В зависимости от выбранной схемы подключения один и тот же электропривод VALMA может быть установлен как на регулирующую поворотную арматуру, так и на запорную.

Если электропривод применяется в качестве регулирующего, должна быть использована трехпозиционная схема управления (больше/меньше/стоп). Данная схема управления, как правило, поддерживается приборами, предназначенными для управления клапанами запорно-регулирующими (КЗР), например ПИД-регуляторами ELHART серии ECV.

Если электропривод применяется в качестве запорного, подключение осуществляется через промежуточное реле, а со стороны системы управления достаточно одного контакта (например, сигнала "открыть"). Такую схему управления поддерживает большое количество приборов, например регуляторы ELHART серии ECD в режиме ON/OFF (двухпозиционного) управления.

• в серии представлено два исполнения корпуса: пластиковый и металлический
• имеются модели с напряжением питания ~220 В и =24 В
• каждый электропривод возможно использовать и в качестве регулирующего (больше/меньше/стоп) и в качестве запорного (ON/OFF)
• приводы имеют две группы встроенных концевых выключателей: одна для автоматического отключения электромотора при достижении приводом крайних положений (полностью закрыт и полностью открыт), вторая – для передачи сигнала обратной связи в систему управления
• все шестерни редуктора изготовлены из металла и проходят специальную термообработку для увеличения времени бесперебойной работы

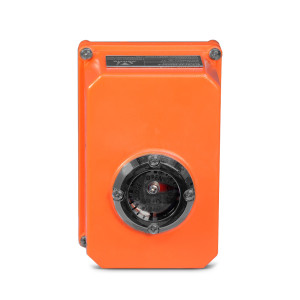

• каждый электропривод имеет визуальный индикатор степени открытия по которому легко понять текущее состояние присоединённой арматуры
• для всех моделей предусмотрен ручной дублер, позволяющий провернуть выходной вал привода без электропитания для открытия или закрытия присоединённой арматуры
• шестигранник, необходимый для поворота ручного дублера, входит в комплект поставки и надежно крепится на корпусе электропривода
• электроприводы имеют стандартную монтажную поверхность и могут быть установлены на шаровые краны, дисковые затворы и другие исполнительные механизмы с параллельной или диагональной квадратной головкой, выполненной по ГОСТ Р 55510-2013 или ISO 5211
• электроприводы имеют двойную защиту от воздействия агрессивной окружающей среды: первым барьером становится корпус со степенью защиты IP 67, вторым – специальный состав, покрывающий наиболее чувствительные к воздействую влаги части платы управления
• к каждому электроприводу прилагается паспорт с подробным описанием привода, технических характеристик и особенностей, включая понятные схемы и рекомендации по подключению
• схема подключения присутствует не только в документации, но и под крышкой электропривода (для моделей с металлическим корпусом) или непосредственно на его корпусе (для моделей с пластиковым корпусом), это упрощает электромонтаж и снижает вероятность ошибок при подключении
