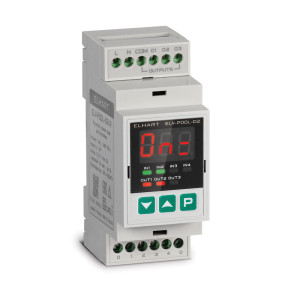

ELV-POOL-D2-R Регулятор уровня воды для бассейнов
Контроллер для бассейнов ELHART ELV-POOL-D2-R является специализированным решением для контроля уровня воды в бассейнах с переливом и входит в семейство модульных контроллеров-регуляторов ELHART с креплением на DIN-рейку.
Контроль уровня воды осуществляется 5-ю кондуктометрическими датчиками, а логика работы выходов жестко задана алгоритмом управления:
- первый выход прибора управляет клапаном долива воды в переливную емкость в случае падения уровня ниже заданного;
- второй выход осуществляет защиту циркуляционного насоса от сухого хода;
- третий выход включает сигнализацию о достижении аварийного уровня или включает дренаж насосом или клапаном для сброса излишков воды в канализацию.
Контроллер уровня ELV-POOL-D2-R применяется в составе готового решения — шкафа управления инженерными системами бассейнов PoolMaster 10.
- 4 входа + 1 общий для подключения датчиков разных типов: кондуктометрических, поплавковых, типа «сухой контакт», NPN-датчиков (с внешним блоком питания).
- Защита кондуктометрических датчиков от налипания и разрушения (растворения) благодаря питанию электродов безопасным напряжением 2,5 В переменного тока.
- Жесткая логика работы. В большинстве случаев прибор не требует дополнительных настроек.
- Доступны задержки включения и выключения выходов в широком диапазоне: от одной секунды до 999 минут.
- Есть возможность инвертировать логику работы реле (НО/НЗ).
- Монтаж на DIN-рейку: компактный корпус с шириной 36,3 мм.
- Сделано в России.
Диаграмма работы выходов контроллера ELV-POOL-D2-R

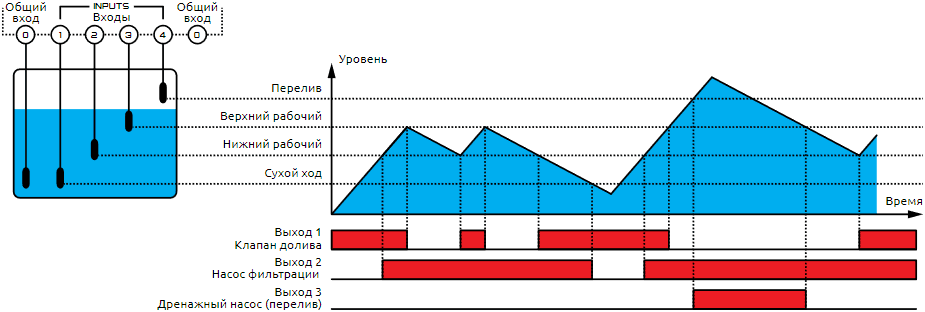

Работа выходов контроллера ELV-POOL определяется уровнем воды в переливной емкости, согласно представленной ниже диаграмме:

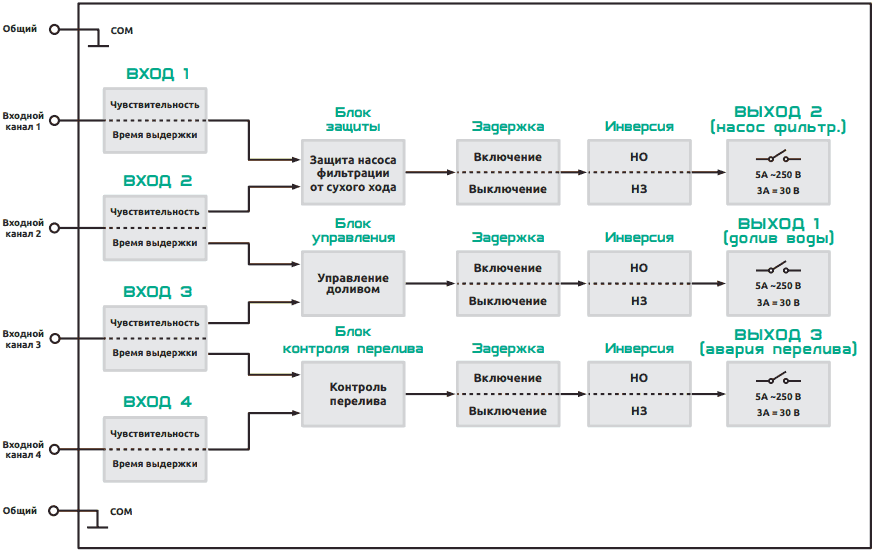

Функциональная схема контроллера уровня воды для переливных бассейнов ELV-POOL-D2-R
| Параметр | Значение |
|---|---|
| Напряжение питания | |
| Напряжение питания | ~190…240 В / 50 Гц (Uном=220 В / 50 Гц) |
| Потребляемая мощность | 3 Вт |
| Входные каналы | |
| Количество входов | 4 + 1 общий |
| Тип входа |
кондуктометрический, поплавковый, «сухой контакт», NPN-датчик (с внешним блоком питания) |
| Настраиваемый диапазон чувствительности | 5…500 кОм |
| Напряжение на электроде | не более ~2,5 В при 25 Гц |
| Максимальный ток, подаваемый на кондуктометрический датчик | не более 0,02 мА |
| Максимально допустимое напряжение питания для NPN-датчика | не более =30 В |
| Выходные каналы | |
| Количество выходов | 3 |
| Тип выходных каналов | электромагнитное реле (НО) |
| Максимальные ток и напряжение, коммутируемые контактами реле | 5 А при ~250 В, 3 А при =30 В |
| Окружающая среда | |
| Допустимая рабочая температура и температура хранения | -20…+50 °C |
| Относительная влажность воздуха | 0…80% (без образования конденсата) |
| Корпус | |
| Габаритные размеры (В×Ш×Г) | 90,2×36,3×57,5 мм |
| Способ монтажа | установка на DIN-рейку |
| Степень защиты | IP20 |
| Категория изоляции | CATII (двойная изоляция) |
| Максимальное сечение подключаемых проводников | 2,5 мм² |
Схема подключения контроллера уровня воды для переливных бассейнов ELV-POOL-D2-R

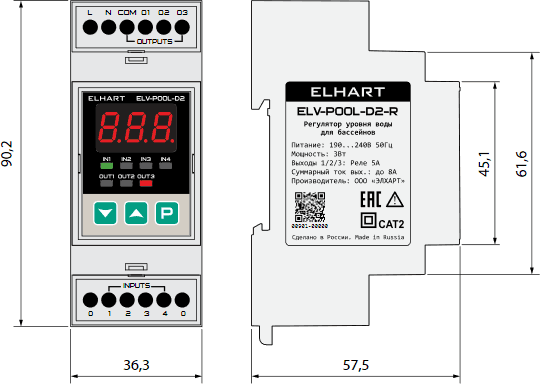

Габаритные размеры контроллера уровня воды для переливных бассейнов ELV-POOL-D2-R
| ELV-POOL- | - | ||
|---|---|---|---|
| Конструктивное исполнение | |||
|
Корпус DIN-реечного исполнения, размеры (В х Ш х Г) 90,2 х 36,3 х 57,5 мм |
D2 | ||
| Тип выходного устройства | |||
| Реле | R | ||
Пример: ELV-POOL-D2-R
