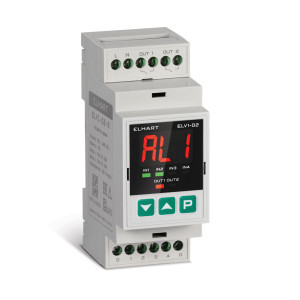

ELV1-D2-R Регулятор уровня жидкости
Многофункциональный регулятор уровня жидкости ELHART ELV1-D2-R предназначен для автоматического поддержания уровня жидкости посредством наполнения или дренажа (осушения), защиты исполнительных механизмов от «сухого хода», защиты помещений от затопления, контроля раздела жидких токопроводящих сред с разной проводимостью.
ELV1-D2-R имеет 4 дискретных входа и 2 релейных выхода с перекидным контактом, логика работы которых определяется одним из четырех алгоритмов.
Регулятор поддерживает работу с кондуктометрическими датчиками, с датчиками с транзисторным выходом NPN-типа, с датчиками с выходом типа «сухой контакт», к которым относятся поплавковые датчики уровня, герконы, концевые выключатели и т.д.
Прибор отличается простотой настройки — пользователю достаточно выбрать логику работы, настроить чувствительность кондуктометрических датчиков, настроить задержку включения и выключения выходов.
- 4 входа для подключения датчиков разных типов кондуктометрических, поплавковых, типа «сухой контакт», NPN-датчиков (с внешним блоком питания).
- 4 встроенных алгоритма работы.
- Функции наполнения и осушения (дренажа).
- Питание электродов переменным током во избежание разрушения электродов в результате процесса электролиза.
- Индивидуальная поканальная настройка входов независимая настройка чувствительности каждого входа.
- 2 управляющих выхода электромагнитное реле (НО) 5 А при ~250 В, 3 А при =30 В.
- Монтаж на DIN-рейку компактный корпус с шириной всего 36,3 мм.
- Задержки включения и выключения выходов.
- Автоматический и ручной режимы работы.
- Цифровой дисплей.
- Сделано в России.
Регулятор уровня жидкости ELV1-D2-R имеет 4 встроенных алгоритма работы:
- управление погружным насосом
- одноканальный регулятор уровня с отслеживанием аварийных состояний
- двухканальный независимый регулятор уровня
- управление канализационной насосной станцией
Функциональная схема регулятора уровня ELV1-D2-R
Алгоритмы регулятора уровня ELV1-D2-R
Список алгоритмов:
- Алгоритм 1: управление погружным насосом с сигнализацией сухого хода/уровня в емкости
- Алгоритм 2: одноканальный регулятор уровня с отслеживанием аварийных состояний
- Алгоритм 3: двухканальный независимый регулятор уровня
- Алгоритм 4: управление канализационной насосной станцией (КНС)

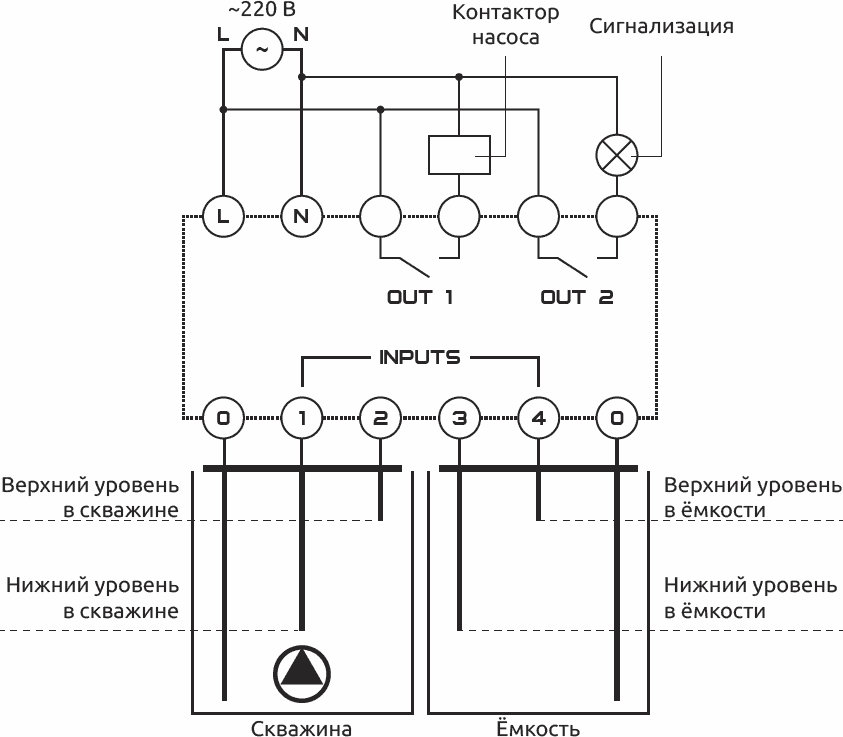

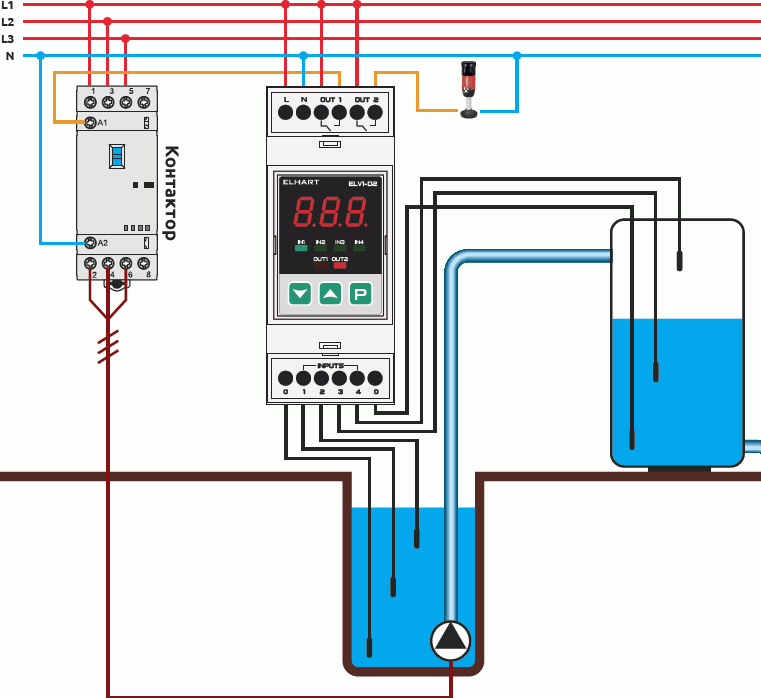

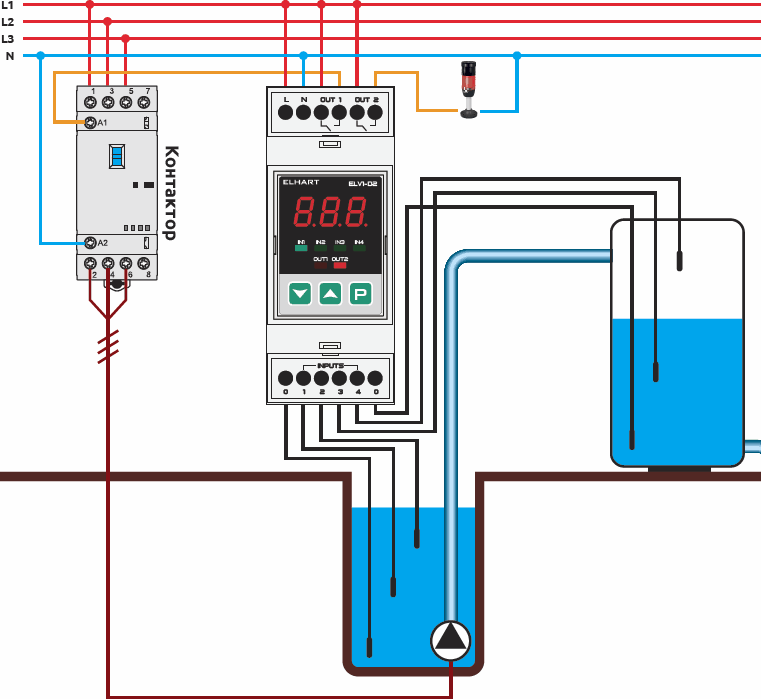

Алгоритм 1: управление погружным насосом с сигнализацией сухого хода/уровня в емкости
ELV1-D2-R используется для наполнения емкости из скважины с защитой погружного насоса от сухого хода.

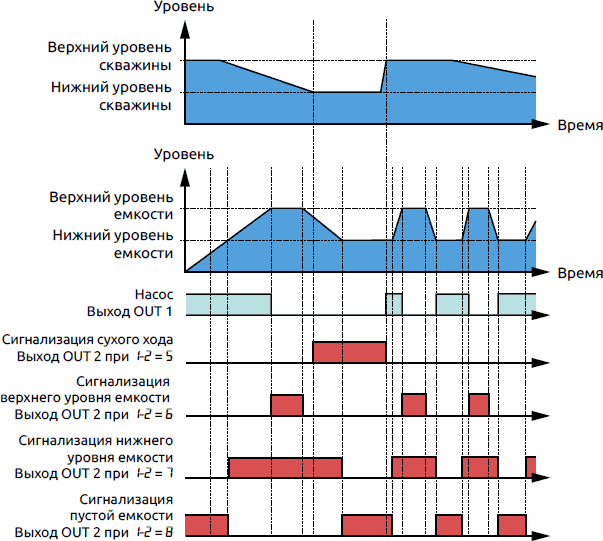

Насос включается при достижении нижнего уровня емкости и отключается при достижении верхнего уровня емкости. При достижении нижнего уровня скважины насос принудительно отключается до тех пор, пока жидкость не достигнет верхнего уровня скважины.
Прибор может сигнализировать сухой ход насоса или уровень в емкости.

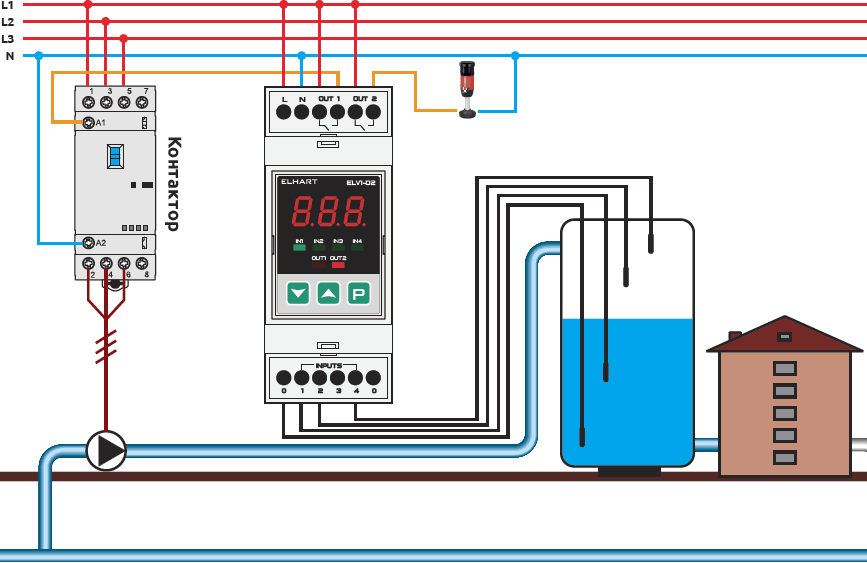

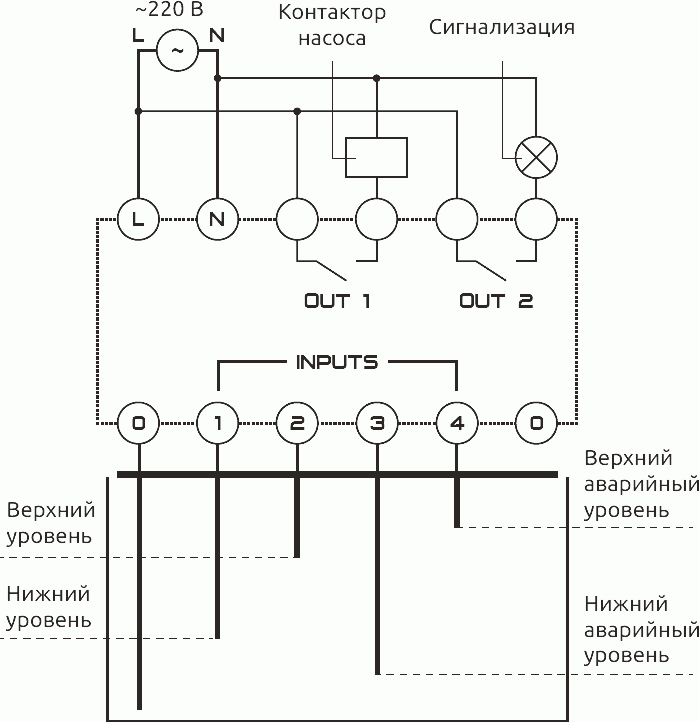

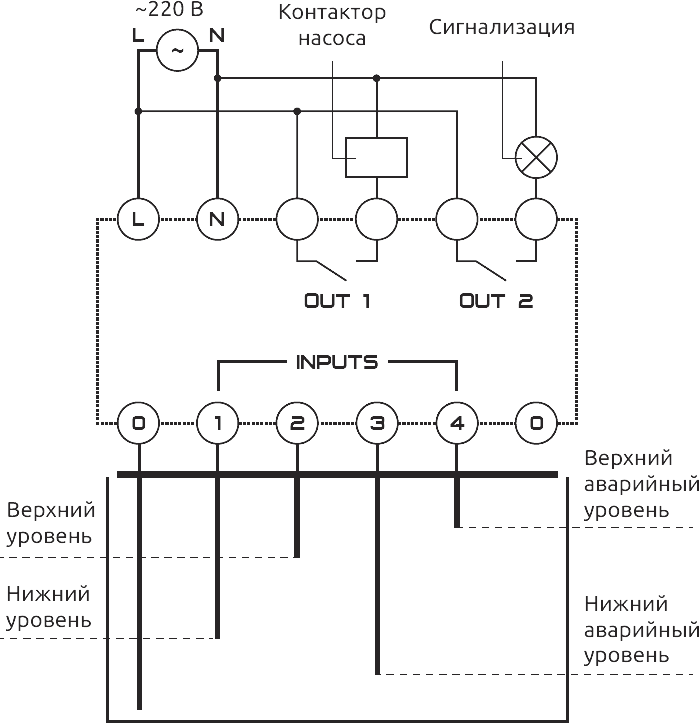

Алгоритм 2: одноканальный регулятор уровня с отслеживанием аварийных состояний

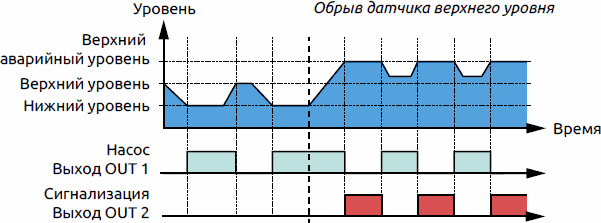

Алгоритм применяется в случаях, когда требуется наполнение или осушение емкости с отслеживанием аварийных состояний (например, перелив или сухой ход).
На заводских значениях параметров алгоритм настроен на наполнение емкости с гистерезисом и сигнализацией перелива.

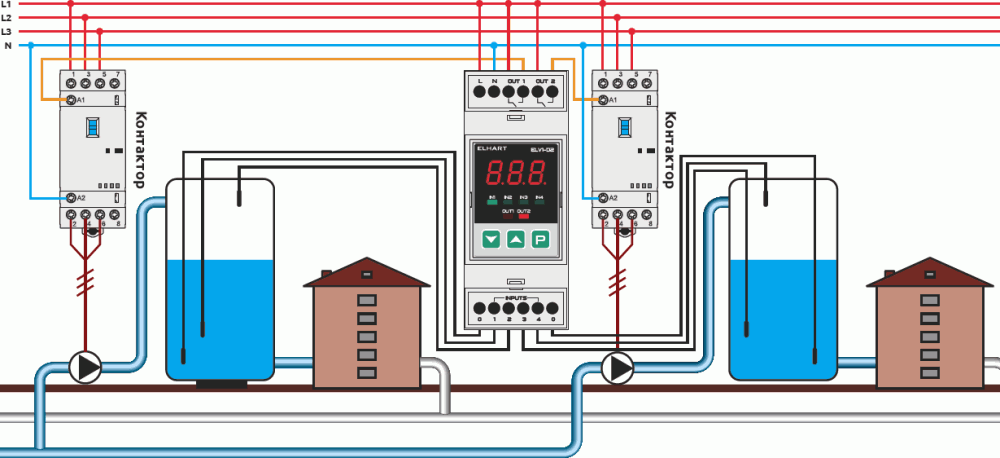

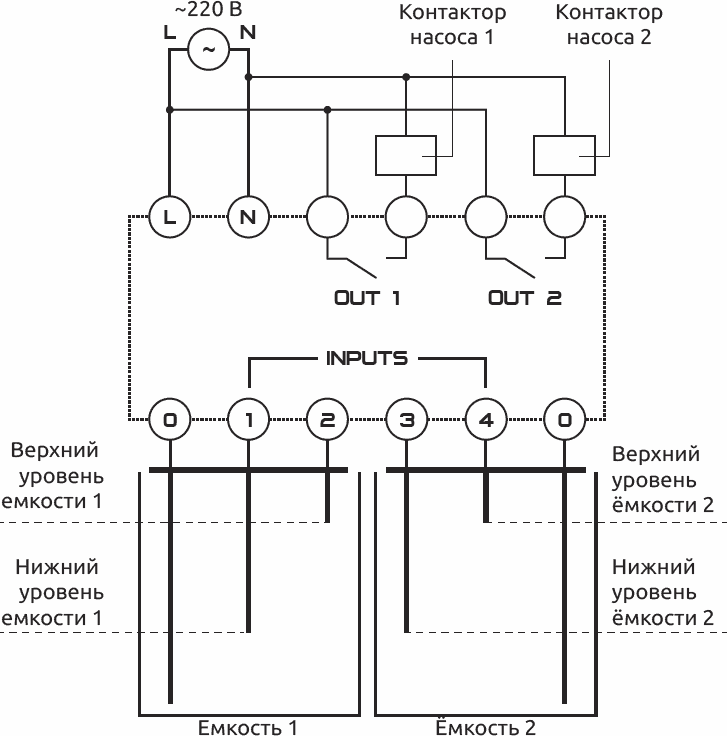

Алгоритм 3: двухканальный независимый регулятор уровня
Алгоритм применяется в случаях, когда требуется регулирование уровня жидкости в двух емкостях и не требуется отслеживание аварийного состояния для каждой из них.

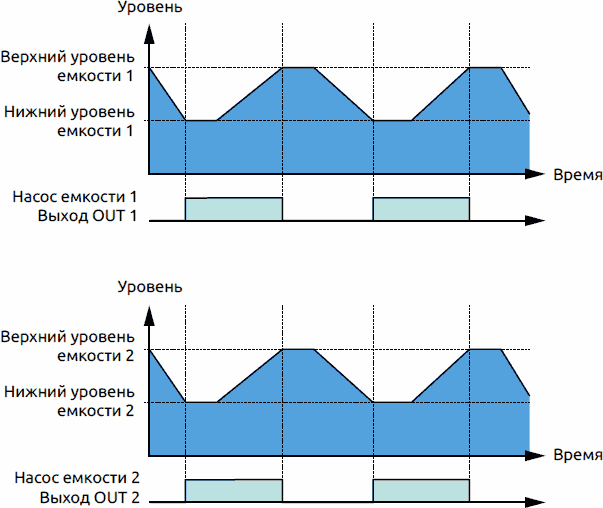

Насос емкости включается при достижении нижнего уровня соответствующей емкости и отключается при достижении верхнего уровня соответствующей емкости.
Каждый выход может быть настроен на наполнение или осушение.
При наличии давления в сети, насос может быть заменен на электромагнитный клапан для воды.

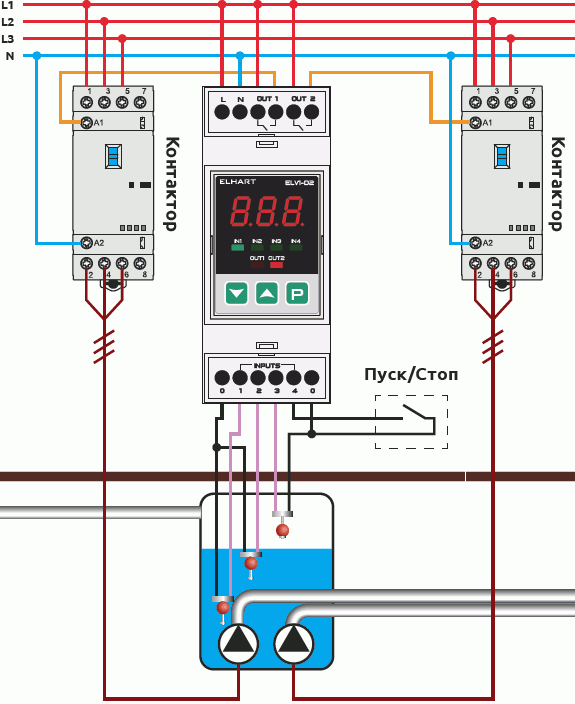

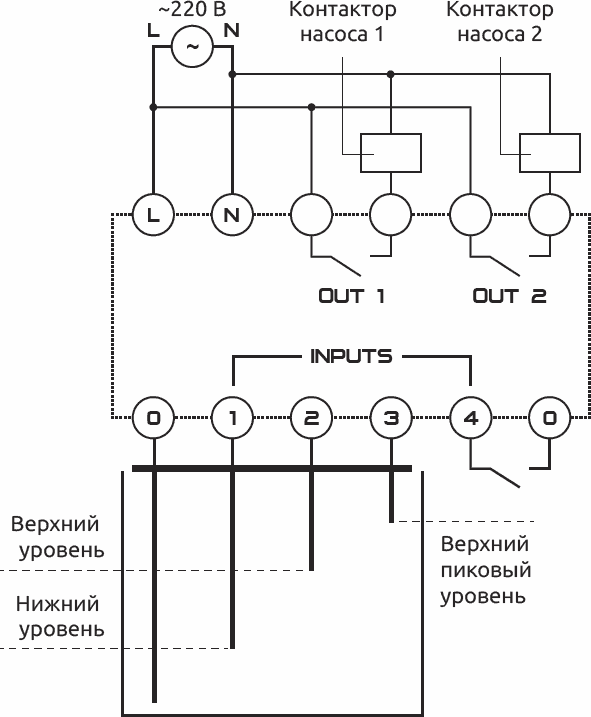

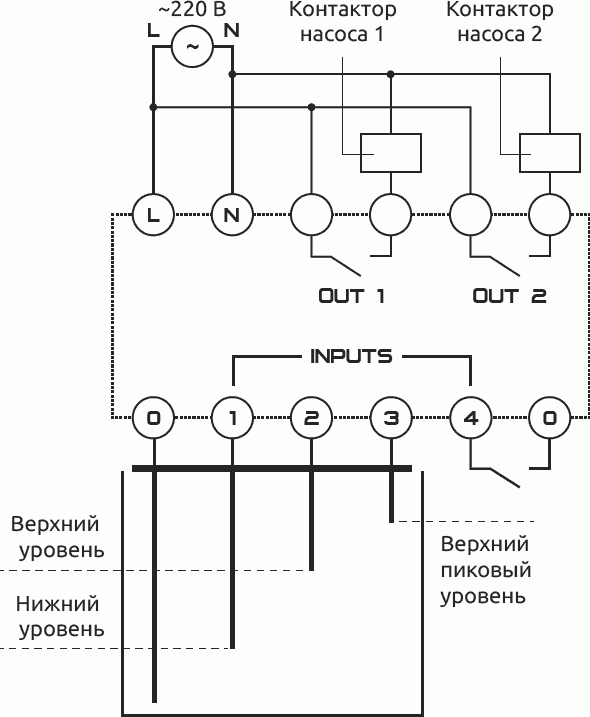

Алгоритм 4: управление канализационной насосной станцией (КНС)
Алгоритм применяется в случаях, когда требуется опустошение (наполнение) емкости с чередованием используемых насосов для равномерного износа.

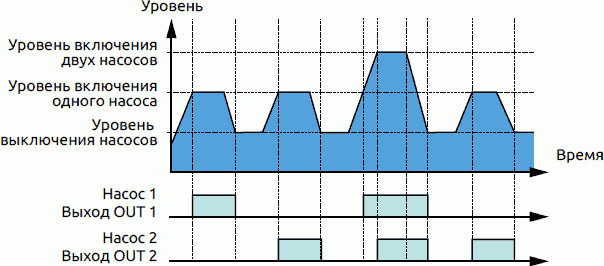

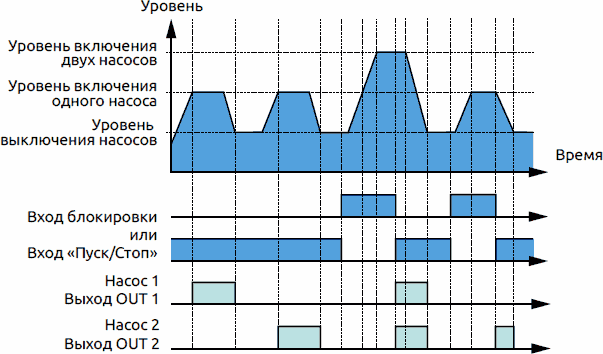

При достижении уровня включения одного насоса включается следующий по очереди насос. При достижении уровня включения двух насосов включаются оба насоса. Отключение насосов происходит при достижении уровня выключения насосов. Вход блокировки (вход «Пуск/Стоп») используется для принудительной остановки (запуска) алгоритма работы. В выключенном состоянии алгоритма все выходы разомкнуты.
Для алгоритма рекомендуется использование поплавковых датчиков уровня.
Для функции осушение емкости с чередованием при достижении верхнего уровня замыкается стоящий на очереди выход. При достижении верхнего пикового уровня замыкаются оба выхода. Выходы размыкаются при достижении нижнего уровня.
Для функции наполнение емкости с чередованием меняются местами роли нижнего и верхнего пикового уровня.
Применения регулятора уровня ELV1-D2-R
- Защита ТЭНа от включения без воды в емкости с рубашкой.
- Отключение водоснабжения с сигнализацией при затоплении помещения.
- Поддержание уровня воды в ванночке с водой в расстоечной камере.
- Поддержание уровня воды в накопительной емкости с забором воды из скважины.
- Контроль включения аварийных клапанов на насосных станциях второго подъема в системах водоснабжения.
| Параметр | Значение | |
|---|---|---|
| Питание прибора | ||
| Питание прибора | ~190…240 В / 50 Гц (Uном=220 В / 50 Гц) | |
| Потребляемая мощность | 3 Вт | |
| Входные каналы | ||
| Количество входов | 4 | |
| Тип входа |
кондуктометрический, поплавковый, «сухой контакт», NPN-датчик (с внешним блоком питания) |
|
| Настраиваемый диапазон чувствительности | индивидуальная поканальная настройка | |
| 0,5…5 кОм | 5…1000 кОм | |
| Напряжение на электроде | не более ~1 В при 25 Гц | не более ~2 В при 25 Гц |
| Максимальный ток на канал для активных входов | не более 0,08 мА | не более 0,02 мА |
| Максимально допустимое напряжение питания для NPN-датчика | не более =30 В | |
| Выходные каналы | ||
| Количество выходов | 2 | |
| Тип выходных каналов | электромагнитное реле (НО) | |
| Максимальные ток и напряжение, коммутируемые контактами реле |
5 А при ~250 В 3 А при =30 В |
|
| Общие данные | ||
| Индикация |
трехразрядный 7-сегментный LED-индикатор 6 светодиодов |
|
| Алгоритмы работы |
1 - управление погружным насосом 2 - одноканальный регулятор уровня с отслеживанием аварийных состояний 3 - двухканальный независимый регулятор уровня 4 - управление канализационной насосной станцией |
|
| Окружающая среда | ||
| Допустимая рабочая температура и температура хранения | -20…+50 °C | |
| Относительная влажность воздуха | 0…80% (без образования конденсата) | |
| Корпус | ||
| Габаритные размеры (В×Ш×Г) | 90,2×36,3×57,5 мм | |
| Способ монтажа | установка на DIN-рейку | |
| Степень защиты | IP20 | |
| Категория изоляции | CATII (двойная изоляция) | |
| Максимальное сечение подключаемых проводников | 2,5 мм² | |
Схемы подключения регулятора уровня жидкости ELV1-D2-R

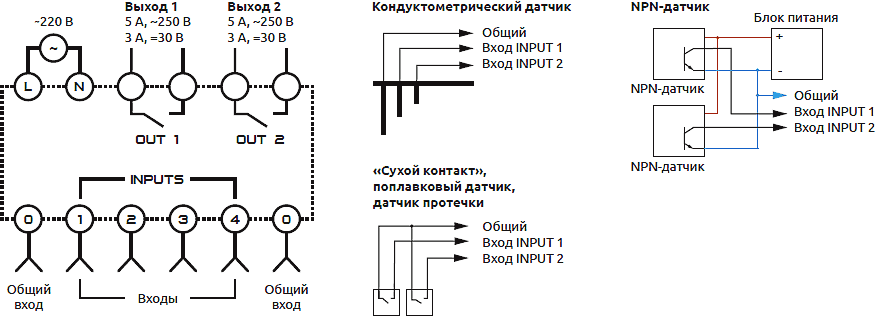

Общие схемы подключения

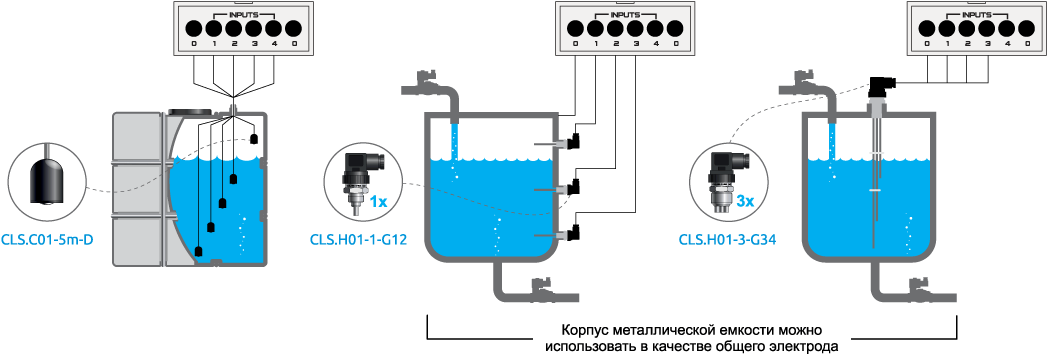

Подключение кондуктометрических датчиков
Вход блокировки/вход «Пуск/Стоп»
Вход блокировки/вход «Пуск/Стоп» каждого прибора необходимо подключать через отдельный «сухой контакт».

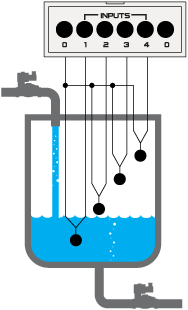

Поплавковые датчики
Датчики протечки
NPN-датчики
Макс. напряжение питания датчиков: =30 В

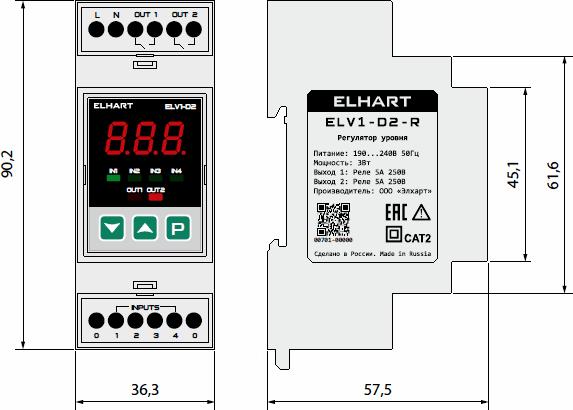

Габаритные размеры регулятора уровня ELV1-D2-R
| ELV1- | - | ||
|---|---|---|---|
| Конструктивное исполнение | |||
|
Корпус DIN-реечного исполнения, размеры (В х Ш х Г) 90,2 х 36,3 х 57,5 мм |
D2 | ||
| Тип выходного устройства | |||
| Реле | R | ||
Пример: ELV1-D2-R
