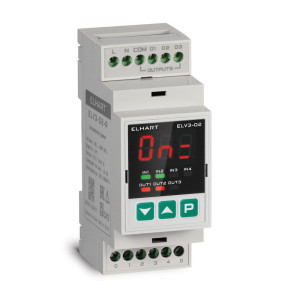

ELV3-D2-R Сигнализатор уровня 3-х канальный
Трехканальный сигнализатор уровня ELHART ELV3-D2-R используется в системах автоматического управления уровнем жидкости или сыпучих материалов с помощью датчиков уровня и исполнительных устройств и предназначен для передачи сигнала о наличии или отсутствия жидкости в релейные схемы управления и защиты, а так же для подключения кондуктометрических датчиков к дискретным входам программируемых логических контроллеров, программируемых реле, регуляторов температуры.
Сигнализатор уровня ELV3-D2-R может применяться для контроля раздела жидких токопроводящих сред с разной проводимостью (например, для контроля наличия пены).
Трехканальный сигнализатор ELV3-D2-R имеет 4 дискретных входа и 3 релейных выхода с общим контактом. При этом три входа жестко связаны с соответствующими выходами, а четвертый вход может использоваться для включения работы схемы, для блокировки выходов, для перевода выходов в безопасное или начальное состояние.
Прибор производится в компактном DIN-реечном исполнении.
- 4 входа для подключения датчиков разных типов: кондуктометрических, поплавковых, типа «сухой контакт», NPN-датчиков (с внешним блоком питания).
- Защита кондуктометрических датчиков от налипания и разрушения (растворения) благодаря питанию электродов безопасным напряжением 2,5 В переменного тока.
-
2 настраиваемых диапазона чувствительности входов для работы с различными по проводимости жидкостями: водой (технической, водопроводной, очищенной, дистиллированной), кислотами, щелочами, растворами солей:
- низкоомный от 500 Ом до 5 кОм,
- высокоомный от 5 кОм до 1 МОм.
- Независимая настройка чувствительности каждого входа.
- 3 управляющих выхода электромагнитное реле (НО) 5 А при ~250 В, 3 А при =30 В.
- Доступны задержки включения и выключения выходов в широком диапазоне: от одной секунды до 999 минут.
- Есть возможность инвертировать логику работы реле (НО/НЗ).
- Монтаж на DIN-рейку: компактный корпус с шириной всего 36,3 мм.
- Автоматический и ручной режимы работы.
- Сделано в России.

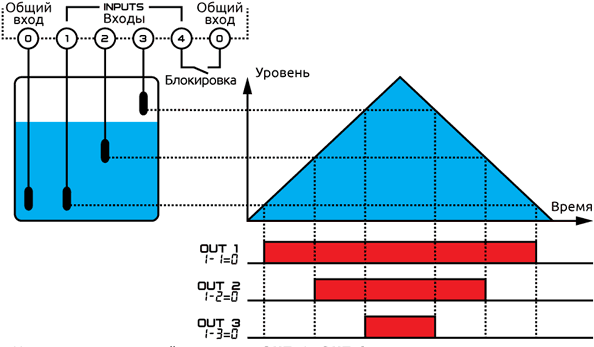

Диаграмма работы выходов сигнализатора уровня ELV3-D2-R
Работа выходов сигнализатора уровня ELV3 определяется уровнем воды в переливной емкости, согласно представленной ниже диаграмме:
Функциональная схема сигнализатора уровня ELV3-D2-R
Применения сигнализатора уровня ELV3-D2-R
- Подключение кондуктометрических датчиков к ПЛК.
- Отключение водоснабжения с сигнализацией при затоплении помещения в 3-х местах (точках).
- Контроль уровня пива и наличия пены в форфасе.
| Параметр | Значение |
|---|---|
| Напряжение питания | |
| Напряжение питания | ~190…240 В 50 Гц (Uном=220 В 50 Гц) |
| Потребляемая мощность | 3 Вт |
| Входные каналы | |
| Количество входов | 4 |
| Тип входа |
кондуктометрический, поплавковый, «сухой контакт», NPN-датчик (с внешним блоком питания) |
| Настраиваемый диапазон чувствительности | 500 Ом…5 кОм, 5 кОм…1 МОм |
| Напряжение на электроде | не более ∼2,5 В при 25 Гц |
| Ток через электрод | не более 0,02 мА |
| Допустимое напряжение питания для NPN-датчика | не более =30 В |
| Выходные каналы | |
| Количество выходов | 3 |
| Тип выходных каналов | электромагнитное реле (НО) |
|
Максимальные ток и напряжение, коммутируемые контактами реле |
5 А при ∼250 В 3 А при =30 В |
| Окружающая среда | |
| Допустимая рабочая температура и температура хранения | -20…+50 °C |
| Относительная влажность воздуха | 0…80% (без образования конденсата) |
| Корпус | |
| Габаритные размеры (В×Ш×Г) | 90,2×36,3×57,5 мм |
| Способ монтажа | установка на DIN-рейку |
| Степень защиты | IP20 |
| Категория изоляции | CATII (двойная изоляция) |
| Максимальное сечение подключаемых проводников | 2,5 мм² |
Схемы подключения сигнализатора уровня ELV3-D2-R
Общие схемы подключения

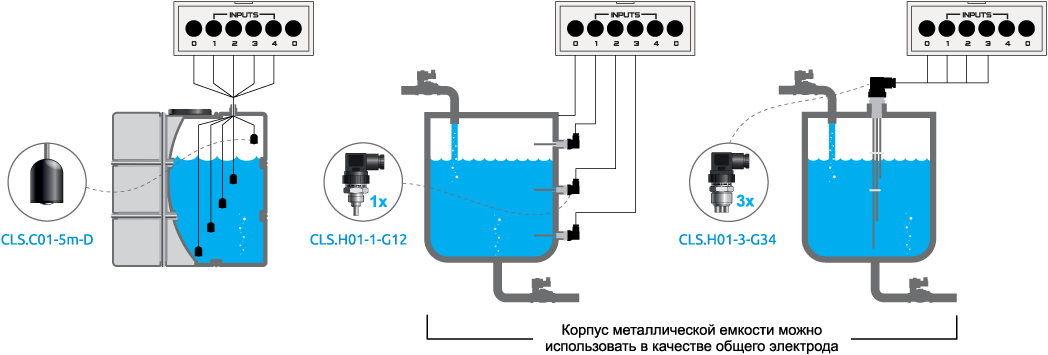

Подключение кондуктометрических датчиков
Вход блокировки/вход «Пуск/Стоп»
Вход блокировки/вход «Пуск/Стоп» каждого прибора необходимо подключать через отдельный «сухой контакт».
Поплавковые датчики

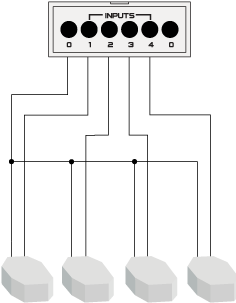

Датчики протечки

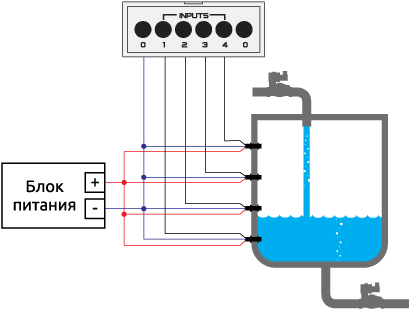

NPN-датчики
Макс. напряжение питания датчиков: =30 В

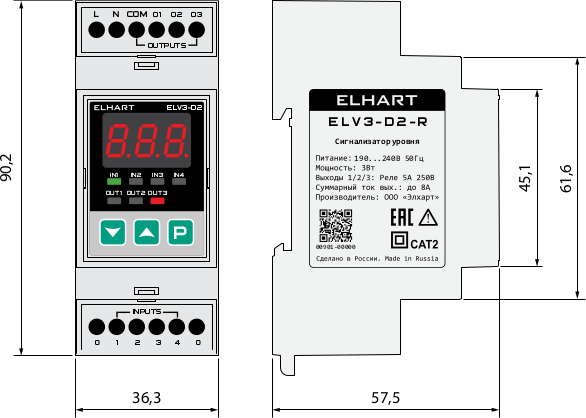

Габаритные размеры сигнализатора уровня ELV3-D2-R
| ELV3- | - | ||
|---|---|---|---|
| Конструктивное исполнение | |||
|
Корпус DIN-реечного исполнения, размеры (В х Ш х Г) 90,2 х 36,3 х 57,5 мм |
D2 | ||
| Тип выходного устройства | |||
| Реле | R | ||
Пример: ELV3-D2-R
