EMS-LITE Устройства плавного пуска ELHART

Краткое описание

Особенности

Технические характеристики

Информация для заказа

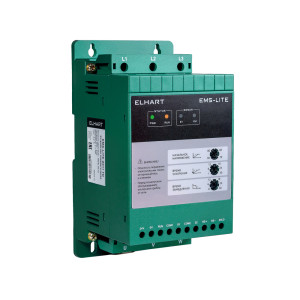

Устройства плавного пуска EMS-LITE предназначены для управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором. Обеспечивают плавный запуск, останов и защиту от перегрузок. Применяются для управления электродвигателями работающими на постоянной скорости в составе электроприводов насосных станций, компрессорных установок, вентиляционного оборудования и др. Объединяют в себе преимущества прямого пуска электродвигателя от сети (высокая перегрузочная способность) и частотного регулирования (плавное ускорение/замедление).

УПП EMS-LITE поставляются в различных модификациях на диапазон мощностей от 1,1 до 75 кВт и с напряжением управления 24 В постоянного тока или 230 В переменного тока. Имеют компактные размеры, встроенный байпас и интерфейс связи RS-485 (ModBus RTU).

Модификации устройств плавного пуска EMS-LITE

Особенности устройства плавного пуска EMS-LITE

• Плавное изменение крутящего момента

  Равномерное вращение вала без рывков и ускорений при запуске и остановке позволяет продлить срок службы механических компонентов системы (редукторы, шестерни, ремни, и т.д.).

• Ограничение пусковых токов

  Метод фазового регулирования напряжения обеспечивает плавное нарастание тока, предотвращая резкие пусковые броски. Это исключает чрезмерную нагрузку на сеть и снижает риск просадки напряжения. Благодаря этому, устройство плавного пуска EMS-LITE становится оптимальным решением для объектов с ограниченной мощностью питающей сети, где прямой пуск двигателя невозможен из-за риска аварийного отключения или повреждения оборудования.

• Защита двигателя от перегрузки

  УПП EMS-LITE оснащен встроенными датчиками тока, которые непрерывно контролируют нагрузку электродвигателя. Это позволяет своевременно детектировать и отключать аварийные режимы: перегрузку по току, обрыв фазы, холостой ход (пониженный ток при отсутствии нагрузки), нарушение симметрии фаз.

• Электромагнитная совместимость (ЭМС)

  После завершения разгона электродвигатель автоматически переключается на байпасную цепь — напряжение подается напрямую от сети, минуя тиристоры. В этом режиме на обмотки статора поступает чистое синусоидальное напряжение, а не импульсное, как при работе с частотным преобразователем. В результате, помехо-эмиссия снижается до минимума, нет высокочастотных искажений в сети, нет влияния на работу чувствительной автоматики (ПЛК, датчиков, систем связи и др.). Это делает EMS-LITE идеальным решением для объектов с высокими требованиями к ЭМС: жилые здания, медицинские учреждения, лаборатории и автоматизированные производства

• Интерфейс связи RS-485

  Встроенный интерфейс RS-485 с поддержкой протокола Modbus RTU позволяет:

  • Удаленно настраивать параметры пуска, торможения и защиты через ПО «ELHART Конфигуратор».
  • Мониторить в реальном времени ток, температуру, статус работы и коды ошибок.
  • Интегрировать устройство в АСУ ТП.

• Высокая перегрузочная способность

  EMS-LITE выдерживают кратковременные перегрузки до 300% от номинального тока — вдвое выше, чем у большинства частотных преобразователей (150–200%). При этом обеспечивают плавный запуск электродвигателя без бросков тока, присущих прямому пуску.

• Снижение нагрева двигателя

  Ограничение пусковых токов снижает тепловые потери в обмотках статора. При частых циклах включения/выключения это критически важно. Применение EMS-LITE для плавного пуска позволяет уменьшить нагрев электродвигателя, благодаря чему замедляется старение изоляции и увеличивается срок службы.

• Компактные размеры

  УПП EMS-LITE имеют компактные размеры и занимают значительно меньше места, чем частотные преобразователи аналогичной мощности. Это позволяет монтировать их в уже существующие шкафы с минимальными переделками и экономить пространство в компактных распределительных щитах.

Технические характеристики EMS-LITE ELHART

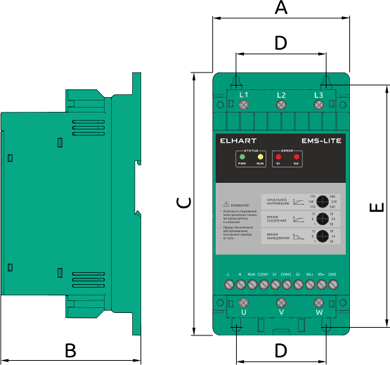

Габаритные размеры EMS-LITE ELHART

Артикул	Габаритные размеры, мм
	A	B	C	D	E
EMS-LITE-0011…0055	92	95	175	60	156
EMS-LITE-0075, 0110	108	105	200	68	182
EMS-LITE-0150…0370	125	135	222	80	208
EMS-LITE-0450…0750	155	160	310	110,3	293
