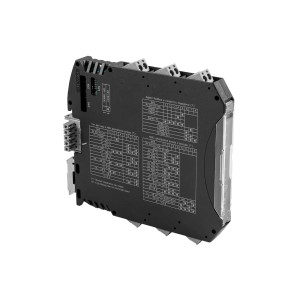

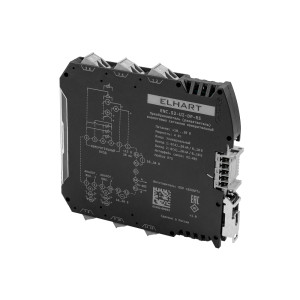

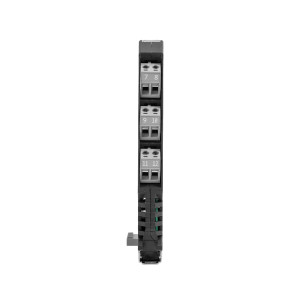

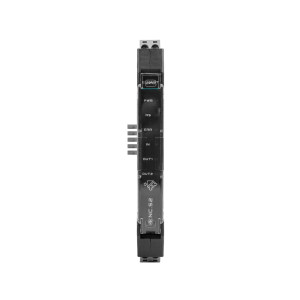

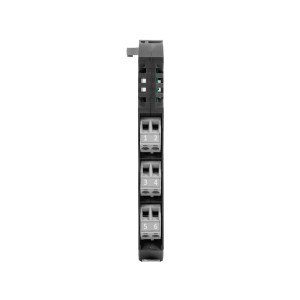

ENC.S2-UI-DP-RS Разветвитель сигналов с гальванической развязкой

Краткое описание

Особенности

Технические характеристики

Примеры использования

ENC.S2-UI-DP-RS Разветвитель сигналов с гальв. разв. (1 вход: Pt100, Pt500, Pt1000, 50M, 100П, J, K, L, B, S, -20...20мА, -10...10 В, -125...125мВ, пот. 20кОм; 2 выхода: 0...20мА, 0...10В), DIP-перекл., RS-485 ModBUS, пит. =10...30В, кл.0,1

Нормирующие преобразователи и разветвители серии ENC предназначены для гальванической развязки и измерения сигналов от датчиков (температура, давление, влажность, уровень, расход, положение и др.) и для преобразования измеренных значений в унифицированные выходные сигналы постоянного тока и напряжения.

Универсальный измерительный вход позволяет подключать термопреобразователи сопротивления, термопары, токовые шунты, унифицированные токовые сигналы и сигналы напряжения, потенциометры и сопротивления.

Область применения – преобразование и передача параметров технологических процессов от первичных измерительных датчиков ко вторичным устройствам (системам) регистрации, контроля и управления. Для замены импортных преобразователей, например: Z109REG, Z170REG, K121, K120RTD, D1072D, D1014D, D6273S, KFD2-UT2, KFU8-GUT, S1SD-1TI, TR320, IM34-11 и др. Применяются в металлургической, химической, пищевой, добывающей, перерабатывающей и прочих отраслях промышленности, в коммунальном и сельском хозяйстве.

Модификации преобразователей ENC

ENC.S1 универсальный нормирующий преобразователь с одним измерительным входом и с одним аналоговым выходом.

ENC.S2 разветвитель / преобразователь аналоговых сигналов с одним измерительным входом и с двумя независимыми аналоговыми выходами.

Особенности преобразователей ELHART ENC

• Универсальный измерительный вход, поддерживающий 32 типа первичных преобразователей: термосопротивления, термопары, токовые шунты, потенциометры, переменные резисторы, а также унифицированные сигналы по току (-20...20, 0...20, 4...20 мА) и напряжению (-10...10, 0...5, 0...10 В).
• Полная гальваническая развязка всех цепей (вход, выходы, питание, интерфейс) с испытательным напряжением изоляции до 3000 В постоянного тока — обеспечивает безопасность подключаемого оборудования.
• Высокая точность нормирования: основная приведенная погрешность преобразования — до 0,1%.
• Гибкое масштабирование: возможность задания пользовательских шкал и настройки нестандартных диапазонов как на входе, так и на выходе. Это упрощает замену датчиков с нестандартными характеристиками без изменения логики контроллера.
• Линеаризация по точкам: задание произвольной нелинейной зависимости между входным и выходным сигналами (21 точка), что особенно полезно при работе с резервуарами сложной формы, нелинейными датчиками и специализированными преобразователями.
• Поддержка активной и пассивной схем подключения токовой петли — как для входных датчиков, так и для выходных вторичных приборов.
• Интерфейс RS-485 с поддержкой протокола Modbus RTU — позволяет выполнять расширенную настройку, калибровку и диагностику, а также использовать нормирующий преобразователь как высокоточный модуль аналогового ввода/вывода в составе АСУ ТП.
• Настройка с помощью DIP-переключателей: выбор типа датчика, диапазона измерения, конфигурации аналоговых выходов и параметров последовательного интерфейса.

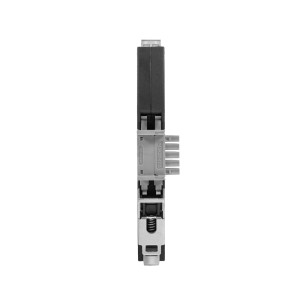

• Монтаж на шину T-BUS, через совместимую с ПЛК и периферийными модулями серии Alpha-X колодку, что упрощает сборку и обслуживание распределенных систем автоматизации.

Технические характеристики преобразователей ENC

(*) - Для измерения — от полного диапазона измерения выбранного типа датчика; для генерации и преобразования — от полного диапазона выходного сигнала.

Габаритные размеры преобразователей ENC

Схемы подключения преобразователей ENC

Примеры использования преобразователей ENC

Список применений:

• Учет объема жидкости в резервуаре сложной геометрии
• Разветвление сигнала от датчика разряжения для управления работой котла

 Учет объема жидкости в резервуаре сложной геометрии

При измерении уровня жидкости в резервуарах со сферическим дном или сложной формой (например, с изгибами и сужениями) сигнал датчика гидростатического давления пропорционален уровню, а не реальному объему. Это приводит к значительным погрешностям при расчете запасов, дозировании или управлении технологическим процессом, так как зависимость «уровень - объем» в таких емкостях — нелинейная.

Нормирующий преобразователь ENC.S1 получает сигнал от датчика давления РТЕ1000М и с помощью функции линеаризации по точкам пересчитывает его в соответствии с заранее заданной таблицей соответствия «уровень - объем». На выходе формируется унифицированный аналоговый сигнал 4…20 мА, пропорциональный фактическому объему, который передается в ПЛК Alpha-X.

Разветвление сигнала от датчика разряжения для управления работой котла

Для стабильной и безопасной работы котла необходимо поддерживать постоянное разрежение в его вытяжной системе. Однако для этого требуется одновременно управлять исполнительным механизмом (например, дымососом через частотный преобразователь) и обеспечивать визуальный контроль за работой системы оператором. Прямое подключение одного датчика к двум устройствам невозможно без риска взаимного влияния цепей, потери точности или нарушения гальванической изоляции.

Разветвитель ENC.S2 принимает сигнал от датчика разрежения (0…20 мА) и формирует два независимых, гальванически изолированных аналоговых выхода:

• Первый (0…10 В) — для частотного преобразователя EMD PUMP, управляющего скоростью дымососа.
• Второй (0…20 мА) — для локального индикатора EDC2-SL, отображающего текущее значение разрежения.

Такое решение позволяет:

• Обеспечить полную гальваническую развязку в цепях управления, что повышает надёжность и безопасность системы.
• Сохранить высокую точность передачи сигнала в обе цепи благодаря независимым выходным каналам с погрешностью до 0,1%.
