Hold: прямые/угловые монтажные кронштейны из нержавеющей стали AISI 304 для датчиков М08, M12, M18, M30
Монтажные кронштейны ELHART серии Hold изготовлены из нержавеющей стали AISI 304 и предназначены для монтажа бесконтактных датчиков положения в цилиндрическом корпусе с резьбой М08, М12, М18, М30 в технологическое оборудование.
Варианты исполнения:

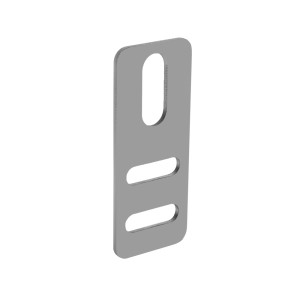

- HoldA — прямое,

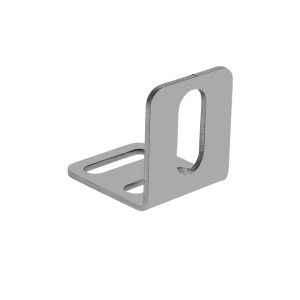

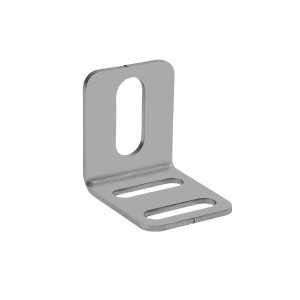

- HoldS — угловое.
Крепление кронштейна осуществляется посредством крепежных элементов (болтов, винтов, саморезов) к поверхности через монтажные пазы диаметром 5,2 мм.
Модификации
|
HoldA-08 Монтажный кронштейн, прямой, для датчика М08 (материал AISI 304)
|
|
|
HoldA-12 Монтажный кронштейн, прямой, для датчика М12 (материал AISI 304)
|
|
|
HoldA-18 Монтажный кронштейн, прямой, для датчика М18 (материал AISI 304)
|
|
|
HoldA-30 Монтажный кронштейн, прямой, для датчика М30 (материал AISI 304)
|
|
|
HoldS-08 Монтажный кронштейн, угловой, для датчика М08 (материал AISI 304)
|
|
|
HoldS-12 Монтажный кронштейн, угловой, для датчика М12 (материал AISI 304)
|
|
|
HoldS-18 Монтажный кронштейн, угловой, для датчика М18 (материал AISI 304)
|
|
|
HoldS-30 Монтажный кронштейн, угловой, для датчика М30 (материал AISI 304)
|
Прямой кронштейн HoldA
| Артикул | Габаритные размеры, мм | Вес, г | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | L | R | ||
| HoldA-08 | 7 | 25 | 12 | 8,1 | 13 | 10 | 60 | 4 | 14 |
| HoldA-12 | 8,5 | 25 | 9 | 12,1 | 13 | 10 | 60 | 4 | 13 |
| HoldA-18 | 12 | 40 | 11 | 18,1 | 15 | 10 | 80 | 6 | 30 |
| HoldA-30 | 18 | 40 | 19 | 30 | 49 | 10 | 100 | 6 | 28 |
Угловой кронштейн HoldS
| Артикул | Габаритные размеры, мм | Вес, г | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | H | L | R | ||
| HoldS-08 | 7 | 25 | 12 | 8,1 | 14 | 6 | 30 | 30 | 4 | 13 |
| HoldS-12 | 8,5 | 25 | 9 | 12,1 | 14 | 6 | 30 | 30 | 4 | 12 |
| HoldS-18 | 12 | 30 | 11 | 18,1 | 18 | 10 | 40 | 40 | 6 | 19 |
| HoldS-30 | 18 | 40 | 19 | 30 | 30 | 10 | 60 | 40 | 6 | 26 |
Обозначение при заказе монтажных кронштейнов ELHART серии Hold
| Hold | - | ||
|---|---|---|---|
| Исполнение | |||
| Прямое | A | ||
| Угловое | S | ||
| Типоразмер датчика | |||
| Ø 8 мм | 08 | ||
| Ø 12 мм | 12 | ||
| Ø 18 мм | 18 | ||
| Ø 30 мм | 30 | ||
Пример: HoldS-12
