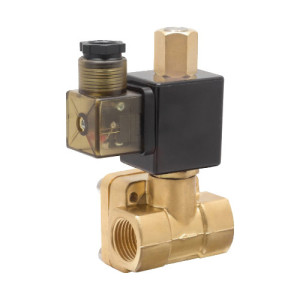

Клапаны СК-ВД электромагнитные (соленоидные) непрямого действия

Клапаны СК-ВД электромагнитные (соленоидные) непрямого действия

Тип СК-ВД. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред. Рабочая среда прибора - неагрессивная к медным сплавам и каучукам.

Область применения: трубопроводные системы и аппараты с автоматическим управлением. Водо- и тепло- снабжение, а также в любых отраслях, где требуется управление потоками рабочей среды.

Для корректной работы клапанов непрямого действия требуется обеспечить минимальный перепад давления (ΔP) на входе и на выходе клапана.

  • для клапанов с DN 15, 20, 25 ΔР составляет 0,07 МПа
  • для клапанов с DN 32, 40, 50 ΔР составляет 0,1 МПа
Принцип работы

Непрямого действия (Пилотный клапан)

Номинальный диаметр DN, мм

15 / 20 / 25 / 32 / 40 / 50

Исполнение

Нормально закрытый
Нормально открытый

Номинальное напряжение

~220 В, -24 В, ~110 В, -12 В

Рабочее давление, МПа

DN 15, 20, 25 0,07…1,6
DN 32, 40, 50 0,1…1,6

Температура рабочей среды, °С

-5…+90 (NBR)
-5…+120 (Витон)

Температура окружающей среды, °С

-10…+80

Катушка

IP65, DIN-разъем
Опция: энергосберегающий коннектор

Потребляемая мощность, Вт

DN, мм 220 В 24 В 110 В 12 В
15, 20, 25, 32, 40, 50 15 12 9 12

Время срабатывания клапана, мс

Открытие: 100–300
Закрытие: 100–300

Резьба присоединения

G½ / G¾ / G1 / G1¼ / G1½ / G2

Корпус

Медный сплав

Мембрана

Бутадиен-нитрильный каучук (NBR)
Опция: фторкаучук (Витон)

Пропускная способность

DN, мм м³/час
15 4,11
20 6,51
25 10,28
32 20,57
40 24,85
50 41,13

Монтаж кабеля

Кабельный ввод
Диаметр кабеля: 8 мм

Надежность

500 000 циклов

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150

Техническая документация

ТУ 3712-001-4719015564-2015

Клапаны электро­маг­нит­ные СК-ВД

Наименование Исполнение Тип Номинальный
диаметр DN*, мм		 Резьба
присоединения
Клапан двухпозицион­ный двух­хо­до­вой нормально закрытый CK-11-15 / CK-12-15 ВД 15 G½
CK-11-20 / CK-12-20 ВД 20 G¾
CK-11-25 / CK-12-25 ВД 25 G1
CK-11-32 / CK-12-32 ВД 32 G1¼
CK-11-40 / CK-12-40 ВД 40 G1½
CK-11-50 / CK-12-50 ВД 50 G2
нормально открытый CK-21-15 / CK-22-15 ВД 15 G½
CK-21-20 / CK-22-20 ВД 20 G¾
CK-21-25 / CK-22-25 ВД 25 G1
CK-21-32 / CK-22-32 ВД 32 G1¼
CK-21-40 / СK-22-40 ВД 40 G1½
CK-21-50 / CK-22-50 ВД 50 G2
Катушка 12 В, 24 В, 110 В или 220 В для СК-ВД — — 15 / 20 / 25 / 32 / 40 / 50 DIN-разъем
Разъем энерго­сбе­ре­га­ю­щий для катушки 24 В или 220 В для СК, СК-НЕРЖ нормально закрытый — 15 / 20 / 25 / 32 / 40 / 50 DIN-разъем
нормально открытый 15 / 20 / 25 / 32 / 40 / 50
Мембрана из фтор­кау­чу­ка (Витон) для СК-ВД — для CK-11-15, CK-12-15 ВД 15 G½
для CK-21-15, CK-22-15 ВД
для CK-11-20, CK-12-20 ВД 20 G¾
для CK-21-20, CK-22-20 ВД
для CK-11-25, CK-12-25 ВД 25 G1
для CK-21-25, CK-22-25 ВД
для CK-11-32, CK-12-32 ВД 32 G1¼
для CK-21-32, CK-22-32 ВД
для CK-11-40, CK-12-40 ВД 40 G1½
для CK-21-40, CK-22-40 ВД
для CK-11-50, CK-12-50 ВД 50 G2
для CK-21-50, CK-22-50 ВД

Array ( )

Руководство по эксплуатации

Скачать Klapany-CK-VD.pdf
