LogicOn Модули расширения

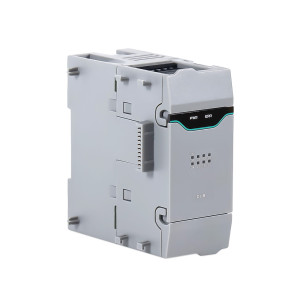

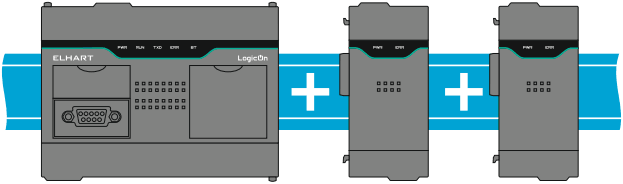

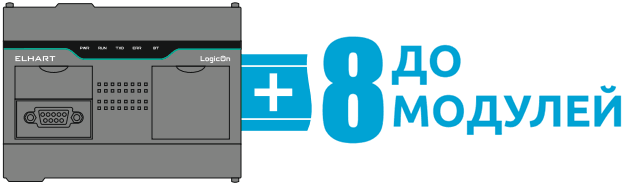

Модули расширения LogicOn выпускаются в 7 модификациях с разным набором входов и выходов. Представлены как дискретные, так и аналоговые модули. К одному контроллеру LogicOn может быть подключено до 8 модулей по правосторонней шине.
Модификации модулей расширения LogicOn
- LogicOn DI 8 Модуль расширения для контроллеров LogicOn, 8 дискрет. вх. (PNP/NPN), =24VDC по внутренней шине
- LogicOn DO 8N Модуль расширения для контроллеров LogicOn, 8 дискрет. вых. (NPN), =24VDC по внутренней шине
- LogicOn DO 8R Модуль расширения для контроллеров LogicOn, 8 дискрет. вых. (реле), =24VDC по внутренней шине
- LogicOn DIO 4/4N Модуль расширения для контроллеров LogicOn, 4 дискрет. вх. (PNP/NPN), 4 дискрет. вых.(NPN) =24VDC по внутренней шине
- LogicOn AIO 2/2 Модуль расширения для контроллеров LogicOn, 2 аналог. вх. (0-10В, 4-20мА), 2 аналог. вых. (0-10В, 4-20мА), =24VDC по внутренней шине
- LogicOn AI 4 Модуль расширения для контроллеров LogicOn, 4 аналог. вх. (0-10В, 4-20мА), =24VDC по внутренней шине
- LogicOn AI 4PT Модуль расширения для контроллеров LogicOn, 4 темпер. вх. (тип Pt100), =24VDC по внутренней шине
- LogicOn AI 4TC Модуль расширения для контроллеров LogicOn, 4 темпер. вх. (ТС: 50М,100M,Pt100,Pt1000,NTC; ТП: J,E,K,T,R,B,S,C,N), =24VDC по внутренней шине
Особенности модулей расширения LogicOn
Не требует внешнего питания
Технические характеристики модулей расширения LogicOn
| Параметры | Дискретные модули | |||
|---|---|---|---|---|
| DI 8 | DO 8N | DO 8R | DIO 4/4N | |
| Количество входов | 8 | - | - | 4 |
| Количество выходов | - | 8 | 8 | 4 |
| Тип входов | PNP/NPN | PNP/NPN | ||
| Тип выходов |
транзисторный, NPN |
реле | NPN | |
| Питание | =24 В по внутренней шине | |||
|
Максимальная потребляемая мощность |
2 Вт | 1,2 Вт | 2,5 Вт | 1,8 Вт |
| Степень защиты | IP20 | |||
| Максимальная нагрузка |
транзисторный выход: 0,5 А при =28 В релейный выход: 3 А при ~250 В, 3 А при =30 В |
|||
| Рабочая температура | -10…+60 °C | |||
| Относительная влажность | 10…90 % (без образования конденсата) | |||
| Параметры | Аналоговые модули | ||
|---|---|---|---|
| AI 4 | AI 4PT | AIO 2/2 | |
| Количество входов | 4 | 4 | 2 |
| Количество выходов | - | - | 2 |
| Тип входов |
4…20 мА 0…10 В |
термосопротивление (Pt100) |
4…20 мА 0…10 В |
| Тип выходов |
4…20 мА 0…10 В |
||
| Питание | =24 В по внутренней шине | ||
|
Максимальная потребляемая мощность |
1 Вт | 1,8 Вт | 2,5 Вт |
| Степень защиты | IP20 | ||
| Точность | 1,00% | ||
| Рабочая температура | -10…+60 °C | ||
| Относительная влажность | 10…90 % (без образования конденсата) | ||
Габаритные размеры
Габаритные размеры модулей расширения для ПЛК LogicOn, ммПример: LogicOn CPU 12/8N DC.
Подключение модулей расширения к ПЛК LogicOn
Внимание!
Операции по подключению и отключению модулей обязательно производить при выключенном питании и отключенном USB.
Для установки первого модуля необходимо:
- Переместить фиксатор на корпусе ПЛК в положение «открыто».
- Вставить модуль расширения.
- Переместить фиксатор в положение «закрыто». Второй и последующие модули подключаются к уже установленным аналогичным образом.
При подключении нескольких модулей расширения разных типов должна соблюдаться последовательность: DIO AI AO PT(TC).
