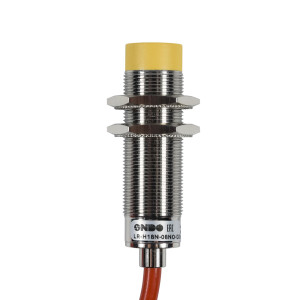

LR-H: Термостойкие индуктивные датчики в цилиндрическом корпусе
Описание бесконтактных индуктивных датчиков ONDO
Бесконтактные датчики ONDO серии LR-H предназначены для надежного обнаружения металлических объектов в условиях высоких температур (до +120 °С). Применяется в различных отраслях промышленности в качестве датчиков приближения / положения, скорости, расстояния, концевых выключателей. Например, для задач:
- Контроля наличия и положения заготовок на металлопрокатном и кузнечно-прессовом оборудовании.
- Отслеживания положения поворотных дисковых затворов, кранов и другой запорной арматуры.
- Позиционирования пневмоцилиндров и гидроцилиндров в условиях высокой температуры окружающей среды.
Ключевые особенности:

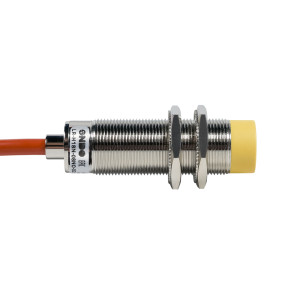

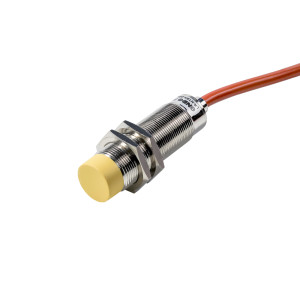

- Цилиндрический корпус из никелированной латуни с резьбой М12х1, М18х1 или М30х1.
- Максимальный рабочий диапазон до 15 мм (зависит от материала и размера объекта).
- Работа с металлическими объектами из черных и цветных металлов.
- Допустимая температура окружающей среды: -25…+120 °С.
- Транзисторный выход PNP или NPN типа (определяется кодом заказа), нормально разомкнутый (НО) контакт.

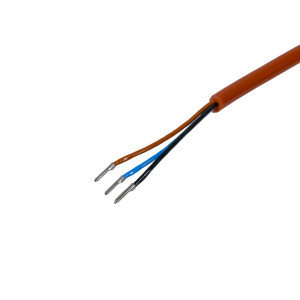

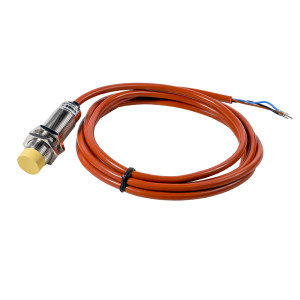

- 2-х метровый кабель для подключения.
Для монтажа датчиков рекомендуется использовать прямые или угловые монтажные кронштейны Hold*, изготовленные из нержавеющей стали AISI 304.
Модификации датчиков ONDO серии LR-H
|
LR-H18N-08NO-D2 Бесконтактный индуктивный датчик (М18х1, устойчивый к нагреву, Tmax +120 C, невстраиваемый, NPN, НО, 10-30В, 8мм, 800Гц, IP67), кабель 2м
|
|
|
LR-H18N-08PO-D2 Бесконтактный индуктивный датчик (М18х1, устойчивый к нагреву, Tmax +120 C, невстраиваемый, PNP, НО, 10-30В, 8мм, 800Гц, IP67), кабель 2м
|
|
|
LR-H12N-04NO-D2 Бесконтактный индуктивный датчик (М12х1, устойчивый к нагреву, Tmax +120 C, невстраиваемый, NPN, НО, 10-30В, 4мм, 1000Гц, IP67), кабель 2м
|
|
|
LR-H12N-04PO-D2 Бесконтактный индуктивный датчик (М12х1, устойчивый к нагреву, Tmax +120 C, невстраиваемый, PNP, НО, 10-30В, 4мм, 1000Гц, IP67), кабель 2м
|
|
|
LR-H30N-15PO-D2 Бесконтактный индуктивный датчик (М30х1,5, устойчивый к нагреву, Tmax +120 C, невстраиваемый, PNP, НО, 10-30В, 15мм, 300Гц, IP67), кабель 2 м
|
Принцип действия индуктивных датчиков ONDO
В качестве чувствительного элемента (ЧЭ) применяется электромагнитный излучатель (катушка индуктивности). Совместно с генератором ЧЭ формирует колебательный контур. Во время работы он генерирует электромагнитное поле.
При внесении отслеживаемого объекта (металлическая пластина) в это поле, на его поверхности возникают вихревые токи. В результате изменяются электрические параметры колебательного контура (амплитуда, частота тока). Датчик отслеживает изменение параметров и определяет наличие или отсутствие объектов в рабочей зоне.
Для сигнализации о приближении объекта используется дискретный или аналоговый сигнал.
При подборе датчика необходимо ориентироваться на Гарантированный рабочий диапазон (Sa) — это расстояние от активной поверхности ЧЭ, в пределах которого обеспечивается постоянное срабатывание датчика во всем диапазоне нормированных условий эксплуатации.
Зависимость гарантированного рабочего диапазона (Sa) индуктивных датчиков от внешних факторов
Рабочий диапазон индуктивных датчиков зависит от целого ряда внешних факторов, самые ключевые из которых:
-
Материал объекта воздействия — при работе с объектами из различных металлов и сплавов Sa может уменьшиться.
Зависимость рабочего диапазона Sa от используемого материала Материал объекта
воздействияИзменение рабочего
диапазона SaСталь Ст3 100% Sn Чугун 93…105% Sn Никель 65…75% Sn Нерж.сталь 60…100% Sn Алюминий 30…45% Sn Латунь 35…50% Sn Медь 25…45% Sn -
Размер объекта воздействия — если объект воздействия имеет размеры меньше стандартного, то Sa так же может измениться.
Зависимость номинального рабочего диапазона от размера объекта воздействия Во время работы датчик будет сигнализировать о приближении объекта, когда расстояние до его поверхности не будет превышать значение Sn. В качестве стандартного объекта воздействия, используется квадратная пластина (из стали Ст3), толщиной 1 мм и сторонами не менее 3*Sn мм. В случае применения объектов, отличающихся от стандартного номинальное расстояние срабатывания будет отличаться.
Если фактическая площадь поверхности объекта меньше площади стандартного объекта, то номинальный рабочий диапазон уменьшается.
Технические характеристики индуктивных датчиков ONDO LR-H
| Параметр | Значение |
|---|---|
| Способ установки датчика | утапливаемое / неутапливаемое исполнение |
| Номинальный рабочий диапазон (Sn) | 4…15 мм (зависит от модели) |
| Гарантированный рабочий диапазон (Sa) | 0…0,8*Sn |
| Стандартный объект воздействия | стальная пластина со сторонами 3Sn*3Sn*1 мм |
| Тип корпуса | цилиндрический с резьбой и контр. гайками |
| Напряжение питания | =10…30 В (датчики c дискретным выходом) |
| Потребляемый ток | не более 15 мА |
| Тип выходного сигнала | PNP / NPN (транзисторный) |
| Частота переключения (датчики c дискретным выходом) |
при Sn 4…5 мм: 1 кГц при Sn 8 мм: 0,8 кГц при Sn 15 мм: 0,3 кГц |
| Максимальная нагрузка дискретного выхода | не более 200 мА |
| Допустимая температура окружающей среды | -25…+120 °С |
| Допустимая влажность воздуха окружающей среды | 35…95 % |
| Встроенная защита |
защита от короткого замыкания, защита от перегрузки, защита от обратной полярности |
| Сопротивление изоляции | ≥50 МОм (=500 В) |
| Защита от внешних воздействий | IP67 |
| Материал корпуса | медно-никелевый сплав |

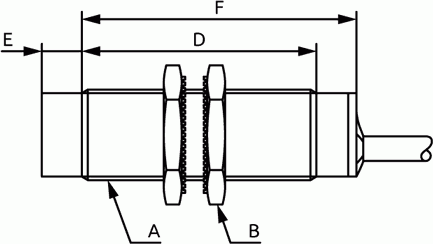

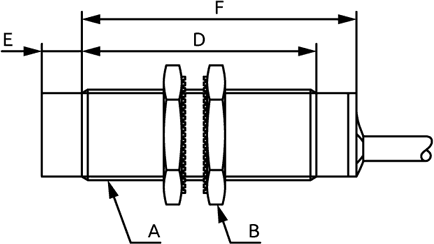

Габаритные размеры индуктивных датчиков ONDO серии LR-H
| Артикул | A | B | D | E | F |
|---|---|---|---|---|---|
| Датчики с дискретным выходным сигналом | |||||
| LR-H12N-… | М12х1 | ключ на 17 | 43 | 4 | 51 |
| LR-H18N-… | М18х1 | ключ на 24 | 43 | 8 | 51,5 |
| LR-H30N-… | М30х1 | ключ на 36 | 43 | 12 | 52 |

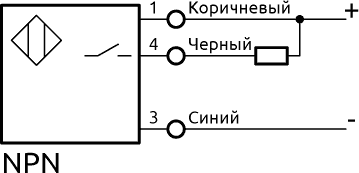

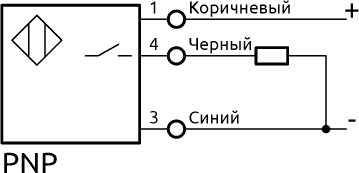

Схемы соединения индуктивных датчиков ONDO LR-H
|
Цвет провода |
Назначение контактов |
|---|---|
| Коричневый | +Uпит |
| Синий | -Uпит |
| Черный | НО-контакт |
Информация для заказа индуктивных датчиков ONDO LR-H
| LR | - | H | N | - | O | - | D | 2 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Серия | ||||||||||||
| Цилиндрический корпус | LR | |||||||||||
| Исполнение корпуса | ||||||||||||
| Устойчивый к нагреву | H | |||||||||||
| Типоразмер корпуса | ||||||||||||
| М12х1 | 12 | |||||||||||
| М18х1 | 18 | |||||||||||
| М30х1 | 30 | |||||||||||
| Способ установки датчика в металл | ||||||||||||
| Неутапливаемое исполнение | N | |||||||||||
| Номинальный рабочий диапазон (Sn) | ||||||||||||
| Рабочее расстояние 4 мм | 04 | |||||||||||
| Рабочее расстояние 8 мм | 08 | |||||||||||
| Рабочее расстояние 15 мм | 15 | |||||||||||
| Тип выходного сигнала | ||||||||||||
| PNP | P | |||||||||||
| NPN | N | |||||||||||
| Логика выходного сигнала | ||||||||||||
| НО | O | |||||||||||
| Номинальное напряжение питания | ||||||||||||
| =24 В | D | |||||||||||
| Способ подключения | ||||||||||||
| Кабель (2 метра) | 2 | |||||||||||
Пример: LR-H12N-04NO-D2
