MSR: Бесконтактные индуктивные датчики скорости
Описание бесконтактных индуктивных датчиков скорости ONDO

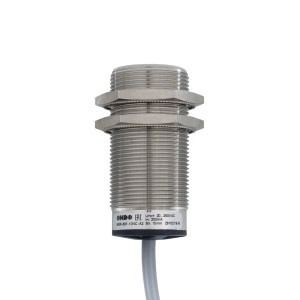

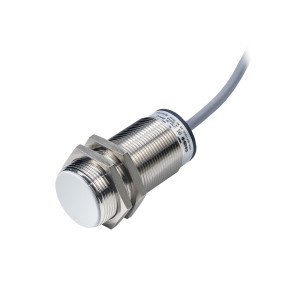

Бесконтактные датчики скорости MSR контролируют скорость вращения (движения) конвейеров, транспортеров, барабанов и других вращающихся устройств.
Вращающийся (движущийся) объект воздействует на чувствительный элемент датчика непосредственно либо при помощи соединенного с ним металлического объекта. С помощью потенциометра на корпусе датчика устанавливается необходимое значение контролируемой частоты. Сигнализация о достижении заданного значения частоты осуществляется переключением дискретного выхода.
Модификации бесконтактных индуктивных датчиков скорости ONDO
|
MSR-30F-10NC-A2 Бесконтактный датчик скорости (М30х1.5, 0.05-20Гц, встраиваемый, НЗ, ~20-250В, 15мм, IP67), кабель 2 м
|
|
|
MSR-30F-10PC-D2 Бесконтактный датчик скорости (М30х1.5, 0.05-50Гц, встраиваемый, PNP, НЗ, 10-30В, 10мм, IP67), кабель 2м
|
Принцип действия датчиков скорости ONDO

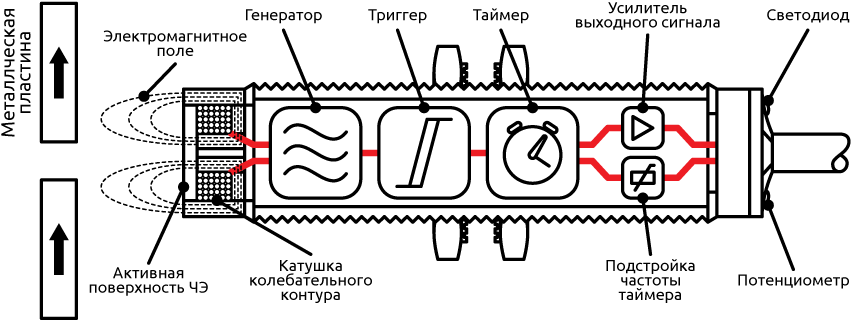

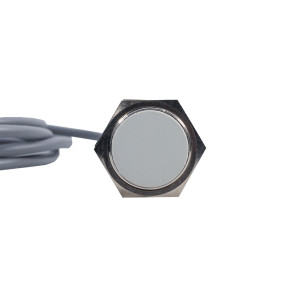

Датчик представляет собой цилиндрический корпус, в котором расположены чувствительный элемент и электронная схема.
В качестве чувствительного элемента (ЧЭ) применяется электромагнитный излучатель (катушка индуктивности). Совместно с генератором ЧЭ формирует колебательный контур. Во время работы он генерирует электромагнитное поле.
При внесении отслеживаемого объекта (металлическая пластина) в это поле, на его поверхности возникают вихревые токи. В результате изменяются электрические параметры колебательного контура (амплитуда, частота тока). Датчик отслеживает изменение параметров и определяет наличие объекта в рабочей зоне.
Для сигнализации о приближении объекта используется дискретный сигнал.
В качестве основной характеристики датчика используется Номинальный рабочий диапазон (Sn) — это расстояние от объекта воздействия до активной поверхности ЧЭ, при котором срабатывает датчик. Номинальный диапазон не учитывает индивидуальную погрешность датчика или внешние факторы (напряжение питания, температура окружающей среды и др.).
При подборе датчика необходимо ориентироваться на Гарантированный рабочий диапазон (Sa) — это расстояние от активной поверхности ЧЭ, в пределах которого обеспечивается постоянное срабатывание датчика во всем диапазоне нормированных условий эксплуатации.
Зависимость гарантированного рабочего диапазона (Sa) индуктивных датчиков от внешних факторов
Рабочий диапазон индуктивных датчиков зависит от целого ряда внешних факторов, самые ключевые из которых:
-
Материал объекта воздействия — при работе с объектами из различных металлов и сплавов Sa может уменьшиться.
Зависимость рабочего диапазона Sa от используемого материала Материал объекта
воздействияИзменение рабочего
диапазона SaСталь Ст3 100% Sn Чугун 93…105% Sn Никель 65…75% Sn Нерж.сталь 60…100% Sn Алюминий 30…45% Sn Латунь 35…50% Sn Медь 25…45% Sn -
Размер объекта воздействия — если объект воздействия имеет размеры меньше стандартного, то Sa так же может измениться
Зависимость номинального рабочего диапазона от размера объекта воздействия Во время работы датчик будет сигнализировать о приближении объекта, когда расстояние до его поверхности не будет превышать значение Sn. В качестве стандартного объекта воздействия, используется квадратная пластина (из стали Ст3), толщиной 1 мм и сторонами не менее 3*Sn мм. В случае применения объектов, отличающихся от стандартного номинальное расстояние срабатывания будет отличаться.
Если фактическая площадь поверхности объекта меньше площади стандартного объекта, то номинальный рабочий диапазон уменьшается.
Технические характеристики датчиков скорости ONDO MSR

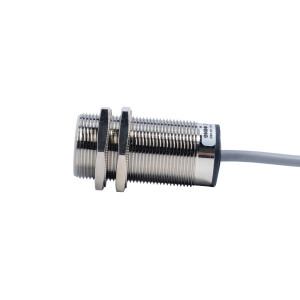

| Параметр | Значение |
|---|---|
| Способ установки датчика | утапливаемое исполнение |
| Номинальный рабочий диапазон (Sn) | 0…5 мм, 0…10 мм |
| Гарантированный рабочий диапазон (Sa) | 0…0,8*Sn |
| Стандартный объект воздействия | стальная пластина со сторонами 3Sn*3Sn*1 мм |
| Тип корпуса | цилиндрический с резьбой М30×1,5 |
| Напряжение питания | =10…30 В |
| Потребляемый ток | не более 15 мА |
| Тип выходного сигнала | PNP / NPN (транзисторный) |
| Рабочая частота объекта | 0,05…50 Гц (с регулировкой) |
| Максимальная нагрузка дискретного выхода | не более 200 мА |
| Допустимая температура окружающей среды | -25…+70 °С |
| Допустимая влажность воздуха окружающей среды | 35…95 % |
| Встроенная защита |
защита от короткого замыкания, защита от перегрузки, защита от обратной полярности |
| Сопротивление изоляции | ≥50 МОм (=500 В) |
| Защита от внешних воздействий | IP67 |
| Сигнализация срабатывания | светодиод на корпусе |
| Материал корпуса | медно-никелевый сплав |

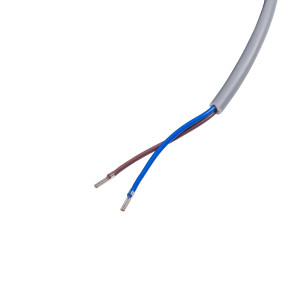

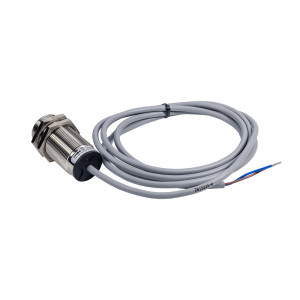

| Способ подключения | кабель 2метра (ПВХ) |

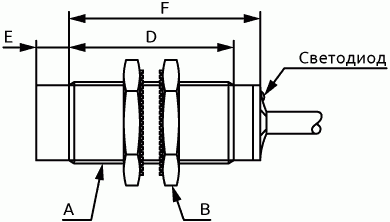

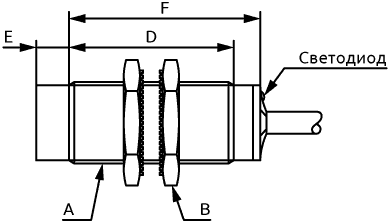

Габаритные размеры датчиков скорости ONDO серии MSR
Габаритные размеры датчиков скорости ONDO MSR, мм
| Модель | Габаритные размеры, мм | ||||
|---|---|---|---|---|---|
| A | B | D | E | F | |
| LR-18F… | M18×1 | ключ 24 | 53 | 0 | 61,5 |
| LR-30F… | M30×1,5 | ключ 36 | 53 | 0 | 62 |

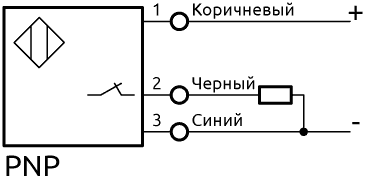

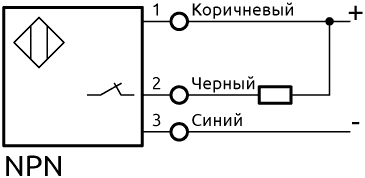

Схемы соединения датчиков скорости ONDO MSR
|
Цвет провода |
Назначение контактов |
|---|---|
| Коричневый | +Uпит |
| Черный | НЗ-контакт |
| Синий | -Uпит |
Информация для заказа датчиков скорости ONDO MSR
| MSR- | - | - | D | 2 | |||
|---|---|---|---|---|---|---|---|
|
Типоразмер корпуса Номинальный рабочий диапазон (Sn) |
|||||||
|
Размер корпуса 18 мм Рабочее расстояние 0…5 мм |
18F | 05 | |||||
|
Размер корпуса 30 мм Рабочее расстояние 0…10 мм |
30F | 10 | |||||
| Тип выходного сигнала | |||||||
| PNP (НЗ) | PC | ||||||
| NPN (НЗ) | NС | ||||||
| Номинальное напряжение питания | |||||||
| =24 В | D | ||||||
| Способ подключения | |||||||
| Кабель (2 метра) | 2 | ||||||
Пример: MSR-30F-10PC-D2.
