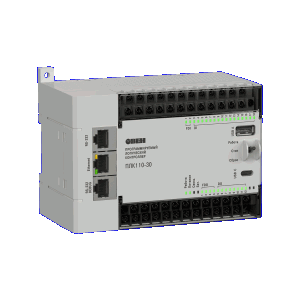

ПЛК110 [М02] программируемый контроллер для средних систем
ОВЕН ПЛК110 [М02] – линейка программируемых моноблочных контроллеров с дискретными входами/выходами на борту для автоматизации средних систем.
Оптимальны для построения систем автоматизации среднего уровня и распределенных систем управления.
Рекомендации к применению
Для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий:
- В системах HVAC
-
В сфере ЖКХ (ИТП, ЦТП)
- АСУ водоканалов
- линии по дерево- и металлообработке (распил, намотка и т.д.)
- Для управления пищеперерабатывающими и упаковочными аппаратами
- Для управления климатическим оборудованием
- Для автоматизации торгового оборудования
- В сфере производства строительных материалов
- Для управления малыми станками и механизмами
Преимущества ОВЕН ПЛК110 [М02]
- Наличие встроенных дискретных входов/выходов на борту.
- Скоростные входы для обработки энкодеров.
- Ведение архива работы оборудования или работа по заранее оговоренным сценариям при подключении к контроллеру USB-накопителей.
- Простое и удобное программирование в системе CODESYS v.2 через порты USB Device, Ethernet, RS-232 Debug.
- Передача данных на верхний уровень через Ethernet или GSM-сети (GPRS).
-
4 последовательных порта (RS-232, RS-485) для:
- увеличения количества входов-выходов;
- управления частотными преобразователями;
- подключения панелей операторов, GSM-модемов, считывателей штрих-кодов и т.д.
- Наличие двух исполнений по питанию (220 В и 24 В).
Схема применения ПЛК110 [M02]
![Схема применения ПЛК110 [M02]](https://www.kipperm.ru//images/remote/https--owen.ru-uploads-168-spu-plk110-01_2.svg "Схема применения ПЛК110 [M02]")
Линейка ПЛК110 [М02]
|
Параметр |
ПЛК110-30 [М02] |
ПЛК110-32 [М02] |

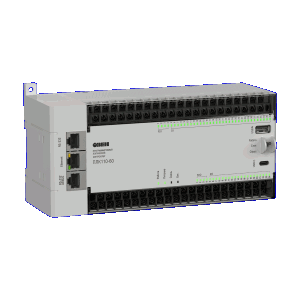

ПЛК110-60 [М02] |
|
Количество входов |
18 |
18 |
36 |
|
Быстрых входов |
2 |
2 |
4 |
|
Быстрых счетчиков |
2 |
2 |
4 |
|
Энкодеров |
1 AB |
1 AB |
1 ABZ или 2 AB |
|
Количество выходов |
12 |
14 |
24 |
|
Быстрых выходов (для ПЛК110 с транзисторными выходами) |
4 |
4 |
4 |
|
Количество портов |
|||
|
RS-485 |
2 |
1 |
2 |
|
RS-232 |
1 |
1 |
1 |
|
RS-232-Debug |
1 |
1 |
1 |
|
Ethernet 100 Base-T |
1 |
1 |
1 |
Сравнительная таблица ПЛК110 и ПЛК110 [М02]
|
|
ПЛК110 |
ПЛК110 [М02] |
|
Вычислительные ресурсы |
||
|
Центральный процессор |
RISC-процессор на базе ядра ARM-9, 32 разряда |
RISC-процессор Texas Instruments Sitara AM1808 |
|
Частота процессора |
180 МГц |
400 МГц |
|
Объем энергонезависимой памяти |
4 Мб (Flash) |
6 Мб (Flash) |
|
Объем Retain-памяти |
до 16 кБайт (SDRAM) |
16 кБайт (MRAM) |
|
Число циклов перезаписи |
50 000 |
не ограничено |
|
Внешние интерфейсы |
||
|
USB-Host (подключение переферии и архивация на флеш-накопители) |
Отсутствует |
Есть |
|
Питание +5 В в RS-232 |
Отсутствует |
Есть |
|
Работа в мобильных сетях1 |
SMS, CSD |
SMS, CSD, GPRS |
|
Быстродействующие дискретные входы |
||
|
Максимальная частота входного сигнала |
до 10 кГц |
до 100 кГц |
|
Клеммник |
||
|
Тип клеммника |
Съёмный |
Съёмный с невыпадающими винтами |
|
Батарея/Аккумулятор |
||
|
Источник питания для часов реального времени |
Аккумулятор LIR2466 |
Батарея CR2032 |
|
Источник питания для Retain-памяти |
Не требуется, используется MRAM |
|
|
Способ замены |
Требуется перепайка |
Простая замена, без перепайки |
|
Условия эксплуатации |
||
|
Диапазон рабочих температур |
-10...+55 °С |
-40...+55 °С |
|
ПО, Библиотеки и пр. |
||
|
Механизм записи Retain-памяти |
По событию (отключение питания) |
|
|
USB-драйвер для подключения ПЛК к CODESYS |
Windows XP |
Windows 7/8/10 |
|
Работа с быстрыми входами из прерывания высокочастотного таймера |
Не поддерживается |
Поддерживается |
1 При использовании модема ПМ01 с sim-модулем SIM800
2 Сохранение Retain из кода возможно только при использовании библиотеки RetainControlLib.lib
Функциональная схема
![Функциональная схема ОВЕН ПЛК110 [M02]](https://www.kipperm.ru//images/remote/https--owen.ru-uploads-323-plk110-m02-struct-01.svg "Функциональная схема ОВЕН ПЛК110 [M02]")
Функциональная схема ОВЕН ПЛК110 [M02]
Технические характеристики
|
Параметр |
Значение (свойства) |
||
|
ПЛК110-Х.30 [М02] |
ПЛК110-Х.32 [М02] |
ПЛК110-Х.60 [М02] |
|
|
Питание |
|||
| Напряжение питания: | |||
|
ПЛК110-24.Х.Х-Х
|
от 12 до 30 В постоянного тока при Т > минус 20 °С, от 12 до 26 В постоянного тока при минус 40 °С > Т > минус 20 °С (номинальное 24 В) |
||
| ПЛК110-220.Х.Х-Х | от 90 до 264 В переменного тока либо постоянного тока (номинальное 120/230 В) | ||
| Потребляемая мощность, не более: | |||
|
ПЛК110-24.Х.Х-Х |
28 Вт |
31 Вт |
|
| ПЛК110-220.Х.Х-Х | 41 ВА | 45 ВА | |
| Параметры встроенного источника питания: | |||
|
ПЛК110-24.Х.Х-Х |
Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА |
||
| ПЛК110-220.Х.Х-Х | Выходное напряжение 24 В±4 %, ток не более 400 мА | ||
|
Цифровые (дискретные) входы |
|||
|
Количество входов (из них быстродействующих) |
18 (2) |
18 (2) |
36 (4) |
|
Тип входов по ГОСТ Р 51841–2001 |
1 |
||
|
Напряжение «логического нуля» |
минус 3 … 5 В |
||
|
Максимальный ток «логического нуля» |
2 мА |
||
|
Напряжение «логической единицы» |
15…30 В |
||
|
Максимальный ток «логической единицы» |
9 мА (при 30 В) |
||
| Минимальная длительность импульса, воспринимаемого дискретным входом: | |||
|
- для обычных входов |
1,6 мс (меандр) |
||
| - для быстродействующих | см. таблицу 3.1 | ||
|
Подключаемые входные устройства |
|
||
|
Дискретные выходы (контакты электромагнитных реле ПЛК110-Х.Х.Р) |
|||
|
Количество релейных выходных каналов |
12 |
14 |
24 |
|
Максимальный ток, коммутируемый контактами реле, не более |
3 А |
||
|
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более |
10 мс (выходы DО1…DО12) |
10 мс (выходы DО1…DО14) |
10 мс (выходы DО1…DО24) |
| Суммарный максимальный ток нагрузки группы реле: | |||
|
COM1-COM2 |
3 А |
3 А |
3 А |
|
COM3 |
3 А |
12 А |
3 А |
|
COM4 |
3 А |
12 А |
3 А |
|
COM5 |
12 А |
12 А |
2,5 А |
|
COM6 |
12 А |
- |
6 А |
|
COM7-COM10 |
- |
- |
12 А |
|
Механический ресурс реле |
|
||
|
Дискретные выходы (транзисторные ключи ПЛК110-Х.Х.К) |
|||
|
Количество транзисторных выходных каналов, из них быстродействующих |
12 4 (DО1…DО4) |
14 4 (DО1…DО4) |
24 4 (DО1…DО4) |
| Максимальный ток транзисторного выхода, не более | |||
|
– для обычных |
400 мА (при напряжении не более 30 В постоянного тока – нагрузка для категории использования DC-13 по ГОСТ Р 50030.1–2000) |
||
| – для быстродействующих | 400 мА (при напряжении постоянного тока в диапазоне от 12 до 30 В, при этом используется внешний источник) | ||
|
Характеристики встроенного выходного защитного элемента подавления помех, возникающих из-за коммутации индуктивностей (TVS диод) |
SMBJ40A (напряжение срабатывания: от 44,4 до 49,1 В) |
||
| Время переключения транзисторного выхода из состояния «лог. 1» в состояние «лог. 0», не более | |||
|
– для обычных |
5 мс (выходы DО5…DО12) |
5 мс (выходы DО5…DО14) |
5 мс (выходы DО5…DО24) |
| – для быстродействующих | 0,002 мс (выходы DО1…DО4) | 0,002 мс (выходы DО1…DО4) | 0,002 мс (выходы DО1…DО4) |
|
Интерфейсы связи |
|||
| Ethernet 100 Base-T | |||
| Поддерживаемые промышленные протоколы | ModBus-TCP | ||
| CODESYS Gateway | |||
| TCP-IP | |||
| UDP-IP | |||
| CODESYS Network Variables (over UDP) | |||
| РРР | |||
| Скорость передачи | 10, 100 Мбит/с | ||
| RS-485 | |||
| Поддерживаемые протоколы | ModBus-RTU | ||
| ModBus-ASCII | |||
| DCON | |||
| ОВЕН | |||
| Скорость передачи | 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с | ||
| RS-232 | |||
| Поддерживаемые протоколы | ModBus-RTU | ||
| ModBus-ASCII | |||
| DCON | |||
| ОВЕН | |||
| Скорость передачи | 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с | ||
| RS-232 Debug | |||
| Поддерживаемые протоколы | ModBus-RTU | ||
| ModBus-ASCII | |||
| DCON | |||
| CODESYS GateWay | |||
| ОВЕН | |||
| Скорость передачи | 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с | ||
| USB Device | |||
| Поддерживаемые протоколы | CDC | ||
| Скорость передачи | 115200 бит/с | ||
| USB Host | |||
| Поддерживаемые протоколы | MSD/HID/FTDI, USB 1.0/1.1 | ||
|
Интерфейсы связи, количество |
|||
|
RS-485 |
2 |
1 |
2 |
|
RS-232 |
1 |
1 |
1 |
|
RS-232-Debug |
1 |
1 |
1 |
|
Ethernet 100 Base-T |
1 |
1 |
1 |
