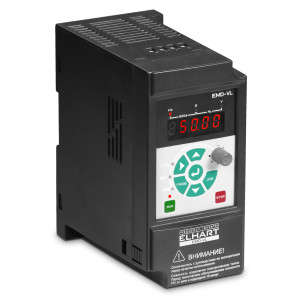

Преобразователи частоты EMD-V

Краткое описание

Особенности

Технические характеристики

Информация для заказа

Преобразователи частоты EMD-VL и EMD-VH предназначены для управления асинхронным электродвигателем в трех режимах: U/f- регулирование, Бездатчиковое векторное управление (SVC) и Векторное управление с датчиком ОС (FVC). Благодаря режимам SVC и FVC достигается высокое качество регулирования: точность поддержания скорости, высокий пусковой момент и широкий диапазон регулирования частоты.

Преобразователь частоты имеет высокую перегрузочную способность (до 180% в течение 3 сек.), что позволяет применять его с электродвигателями, работающими в тяжелых условиях (экструдеры, дробилки, нории, промышленные миксеры и мешалки). А при использовании датчика обратной связи (энкодера) достигается высокая точность поддержания скорости, необходимая для приводов весовых дозаторов, токарных и фрезерных станков, манипуляторов, синхронизированных конвейеров.

Для подключения к ПЧ дополнительного оборудования могут использоваться встроенные аналоговые (0…10 В и 4…20 мА), дискретные (транзисторные и релейные) входы и выходы, а так же интерфейс связи RS-485 с поддержкой протокола MODBUS RTU.

Функционал ПЧ EMD-V может быть расширен за счет применения дополнительных карт расширения: для подключения энкодера (датчика ОС) и для подключения дополнительного релейного выхода.

Отличие серий EMD-VL и EMD-VH заключается в количестве поддерживаемых входов/выходов (сигналов управления), поддержке карт расширения и в наличии съемного пульта. Подробное описание представлено в разделе «Технические характеристики».

Модификации векторных преобразователей EMD-V

Особенности векторных преобразователей EMD-V

• Векторный режим управления

  Для повышения производительности электропривода предусмотрен векторный режим управления. Благодаря векторному режиму (с обратной связью) достигается высокий пусковой момент на низких скоростях: до 150% при 0,5 Гц.

• Выносной пульт управления

  ПЧ серии EMD-VL оборудованы съемным штатным пультом и поставляются с кабелем 2 метра в комплекте. У ПЧ серии EMD-VH пульт не съемный, но возможно подключение внешнего пультам EMD-V-RCP, который заказывается отдельно. Внешний пульт имеет щитовое исполнение для установки на дверь шкафа.

• Компактный монтаж

  Преобразователи частоты (модели до 2,2 кВт) позволяют осуществлять монтаж без вентиляционного зазора(корпус к корпусу). Благодаря этому для монтажа преобразователей EMD-VL могут использоваться шкафы компактных размеров.

• Перегрузочная способность

  ПЧ серии EMD-VL и EMD-VH имеют высокую перегрузочную способность: 150% номинального тока в течение 60 секунд.

• Поддержка карт расширения

  Для подключения к ПЧ дополнительных устройств применяются карты расширения EMD-V-IOC и EMD-V-PGC. Карты предназначены для подключения энкодеров (импульсный вход), датчиков с аналоговым сигналом (аналоговый вход) или для дискретного управления (релейный выход).

• Гибкая настройка дискретных входов

  Для дискретных входов предусмотрена возможность работы в режиме PNP и NPN. Программно может быть задана задержка срабатывания (фильтрация «дребезга») и логика срабатывания (НО или НЗ).

• Импульсный вход

  ПЧ оборудован входом для подключения импульсных (частотных) сигналов. Сигнал с переменной частотой (до 100 кГц) может быть использован для задания выходной частоты (например, при синхронизации приводов) или в качестве сигнала обратной связи ПИД-регулятора (например, от расходомера).

• Ограничение крутящего момента

  Преобразователь поддерживает управление скоростью и крутящим моментом. С помощью функции ограничения крутящего момента возможно обеспечить механическую защиту оборудования или продукции. Привод автоматически будет снижать выходную частоту при превышении заданной нагрузки (например, при перемотке материалов).

• Векторный режимы работы с поддержкой энкодеров
• Возможность подключения выносного пульта управления
• Интерфейс RS-485 для подключения к ПЛК по протоколу MODBUS RTU (скорость до 115200 бит/сек )
• 2 режима работы: управление скоростью вращения и крутящим моментом
• Универсальные входы PNP/NPN для подключения датчиков, кнопок и контроллеров
• Высокоскоростной импульсный вход и выход позволяет синхронизировать работу двух ПЧ
• Для моделей EMD-VL (до 2.2 кВт) допускается плотный (корпус к корпусу) монтаж
• Высокая перегрузочная способность (180% в течение 3 сек.) для работы с нагруженными механизмами
• Возможность установки карт расширения: для подключения энкодера или для вывода дискретных сигналов
• ПЧ имеет встроенный блок питания 24 В для питания датчиков

Технические характеристики векторных преобразователей EMD-V ELHART

Параметр	Значение
	EMD-VL	EMD-VH
Диапазон мощностей	0,4 кВт…5,5 кВт	7,5…450 кВт
Напряжение питания	для моделей с однофазным питанием: 170…240 В, 50 / 60 Гц для моделей с трехфазным питанием: 330…440 В, 50 / 60 Гц	330…440 В, 50 / 60 Гц
Выходное напряжение	для моделей с однофазным питанием: 0…220 В для моделей с трехфазным питанием: 0…380 В	0…380 В
Диапазон выходной частоты	0…590 Гц
Метод управления	U/f – Вольт-частотное управление SVC – Бездатчиковое векторное управление FVC – Векторное управление с ОС
Частота ШИМ	0,5…8 кГц (автоматическая подстройка под нагрузку)
Дискретность задания частоты	Цифровое задание: 0,01 Гц Аналоговое задание: 0,025 % от максимальной частоты (P1.04)
Пусковой момент	150 % при 0,5 Гц (SVC)
Управление моментом	Автоматическое увеличение момента в пределах 0,1…30,0 % от номинального момента
Время разгона / торможения	0,0…6500,0 сек
Предустановленные скорости / программный режим	16 скоростей / шагов
ПИД-регулятор	Встроенный, с поддержкой ОС
Счетчик импульсов	Встроенный, счет штук и партий
Характеристики управляющих сигналов
Дискретные входы	5 дискретных входов: NPN/PNP	6 дискретных входов: NPN/PNP
Аналоговые входы	1 аналоговый вход: 0…10 В / 4…20 мА	2 аналоговых входа: 0…10 В / 4…20 мА
Дискретные выходы	1 релейный выход: НО/НЗ 1 транзисторный выход: NPN	2 релейных выхода: НО/НЗ 1 транзисторный выход: NPN
Аналоговые выходы	1 аналоговый выход: 0…10 В / 4…20 мА	2 аналоговых выхода: 0…10 В / 4…20 мА
Интерфейс связи	RS-485, протокол Modbus RTU (максимальная скорость передачи данных 115200 бит/сек)
Источник задания выходной частоты	Пульт управления, аналоговый вход, импульсный вход, интерфейс связи RS-485, программный режим управления скоростью
Перегрузочная способность и защиты
Перегрузочная способ­ность	150 % от номинального тока в течение 60 сек, 180 % от номинального тока в течение 3 сек
Защиты	Повышенное/пониженное напряжение, перегрузка по току
Условия эксплуатации
Класс защиты	IP20
Температура окружающей среды	-10…+40 °С (без обмерзания)
Относительная влажность	Не более 95% (без образования конденсата)
Уровень вибрационных воздействий	Максимальная амплитуда ускорения 0,6g (5,9 м/сек2)

Габаритные размеры EMD-V ELHART

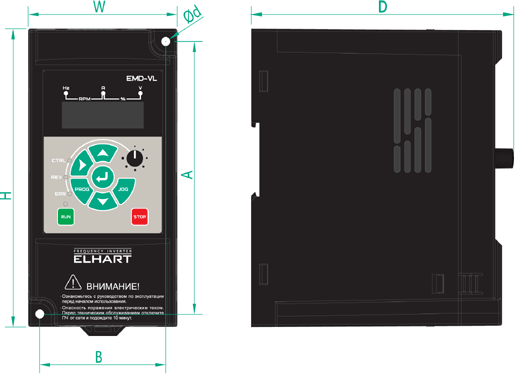

Преобразователи частоты ELHART серии EMD-VL

Типо­размер	Артикул	Габаритные размеры, мм						Масса, кг
		W	H	D	A	B	Ød
1	EMD-VL — 0004…0015 S EMD-VL — 0007…0022 T	72	142	127	130	61	4,5	0,9
2	EMD-VL — 0022…0037 S EMD-VL — 0037…0055 T	85	180	131	167	72	5,5	1,3

---

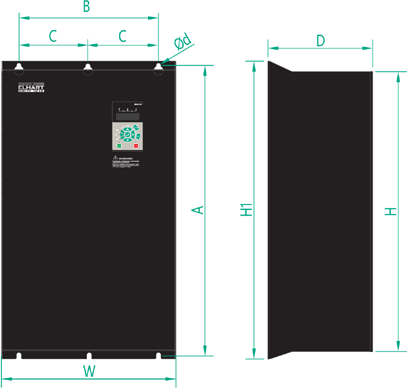

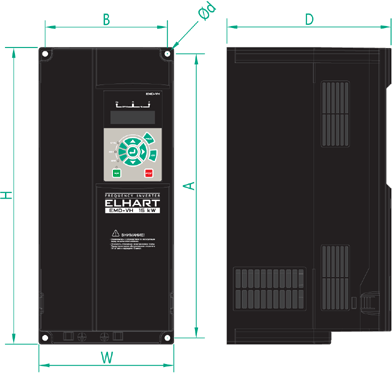

Преобразователи частоты ELHART серии EMD-VH

Типо­размер	Артикул	Габаритные размеры, мм								Масса, кг
		W	H	H1	D	A	B	C	Ød
1	EMD-VH — 0075…0110 T	106	240	-	168	230	96	-	4,5	2,2
	EMD-VH — 0150…0220 T	151	332	-	183	318	137	-	7	5
	EMD-VH — 0300…0370 T	217	400	-	216	385	202	-	7	10
2	EMD-VH — 0450…0550 T	300	440	470	240	455	200	-	9	19,5
	EMD-VH — 0750…1100 T	275	590	630	310	612	200	-	9	30
	EMD-VH — 1320…1600 T	400	675	715	310	695	320	-	11	50
	EMD-VH — 1850…2200 T	404	790	830	320	810	320	-	11	80
	EMD-VH — 2500…3150 T	534	920	970	350	950	-	215	11	140
	EMD-VH — 3500…4500 T	550	1120	1180	400	1150	-	230	13	185

---

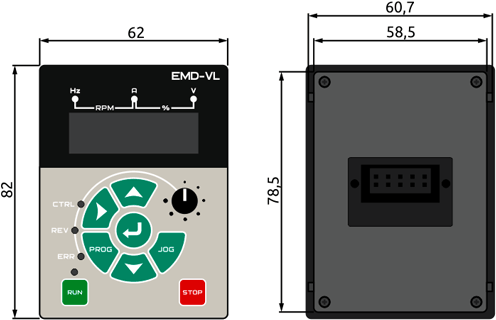

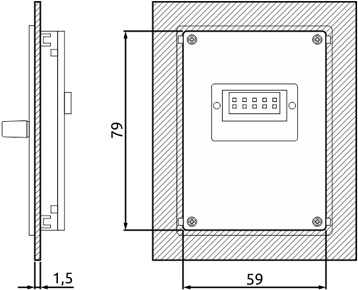

Выносной пульт управления для ПЧ EMD-VL и EMD-VH ELHART серии EMD-V-RCP
