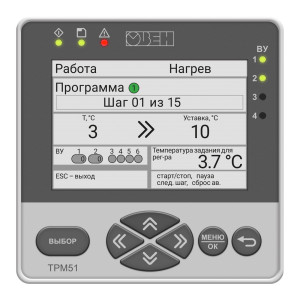

ТРМ51 пошаговый регулятор с архивацией для точной термообработки
ТРМ51 – программный ПИД-регулятор для автоматического управления процессами нагрева, выдержки и охлаждения. Прибор работает по 20 технологическим программам каждая по 20 шагов, с заданием температуры, скорости изменения уставки, времени выдержки и условий перехода между шагами. Для каждого шага могут использоваться индивидуальные коэффициенты ПИД-регулятора, ограничения мощности и параметры управления. ТРМ51 также обеспечивает архивирование параметров процесса, ведет журнал аварий и событий, статистику наработки и удаленный обмен данными.
Прибор ориентирован на управление промышленными печами, термическими и сушильными камерами и другим оборудованием, где требуется воспроизводимый температурно-временной профиль и контроль качества его выполнения.
Преимущества
Архивация технологического процесса и ведение журнала аварий
Архив позволяет анализировать фактический ход процесса после завершения программы, а журнал – определять последовательность возникновения и устранения аварийных состояний. Данные можно просмотреть на приборе или выгрузить на ПК по Ethernet и на USB-накопитель
Основная погрешность измерения температуры – 0,1 %
Высокая точность измерения обеспечивает точное регулирование мощности нагревателя, снижает перерегулирование и риск брака
Наборы ПИД-коэффициентов для разных температурных зон
Динамика работы печи изменяется в разных диапазонах температур из-за теплопередачи, тепловых потерь и вклада теплового излучения. Поэтому настройки ПИД-регулятора, оптимальные для одного температурного диапазона, могут не обеспечивать такое же качество регулирования в другом. В ТРМ51 ПИД-коэффициенты можно задавать индивидуально для каждого шага программы вручную или с помощью автонастройки
Подсчет статистики наработки и износа
ТРМ51 непрерывно ведет подсчет статистики наработки для профилактического обслуживания, ремонта или замены. Пользователь задает пороговые значения, при превышении которых прибор формирует сигнализацию. Это позволяет контролировать ресурс датчиков, исполнительных элементов и самого прибора
Аналитика качества процесса регулирования
ТРМ51 оценивает качество выполнения программ и ведет технологическую статистику. На основе полученных данных прибор помогает определить, когда и какие настройки регулирования необходимо скорректировать для улучшения качества процесса.
Защитные алгоритмы
Предусмотрены как простые ограничения минимальной и максимальной мощности, скорости её изменения и уставки контроля перегрева, так и более сложные алгоритмы: защита при запуске холодного нагревателя, обнаружение неконтролируемого нагрева, например при пробое SSR или залипании контактов электромагнитного реле, обрыва управляющих проводов и некорректного регулирования из-за настроек ПИД-коэффициентов.
Возможности
- 4 измерительных входа с поддержкой датчиков Pt100, 100М, 100П. Погрешность измерительного входа составляет 0,25 %
- 4 выходных реле для управления вентиляторами или сигнализации
- Алгоритм тепловой защиты сухих трансформаторов: управление вентиляторами и сигнализация о перегреве
- Управление выходными устройствами с кнопок прибора, по RS-485 и Ethernet
- Выгрузка архива по интерфейсу Ethernet или на внешний накопитель (флешка)
Технические характеристики
|
Корпус |
|
|
Щитовой Щ1 |
92×92×53 мм IP54 со стороны лицевой панели IP20 со стороны задней крышки |
|
Масса, не более |
1 кг |
|
Питание |
|
|
Напряжение питания |
~90…253 В, номинальное 230 В, частота 47…63 Гц = 21,6…48 В, номинальное 24 В |
|
Потребляемая мощность, не более |
15 ВА |
|
Коммуникационные интерфейсы |
|
|
Количество портов |
1 × RS-485 1 × USB Type-C 1 × Ethernet |
|
Поддерживаемые протоколы |
Modbus TCP Modbus RTU Modbus ASCII |
|
Входы |
|
|
Количество |
2 × AI Pt/Cu/Ni50/100/500/1000 ТХА, ТХК, ТЖК, ТНН, ТПП (S/R/B), ТВР (А-1/2/3), ТМК 0(4)…20 мА 0…(1)10 В |
|
Время опроса входа, не более |
0,3 с
|
|
Подключаемые сигналы
|
Термосопротивления, термопары, датчики токовые, датчики напряжения
|
|
Пределы допускаемой основной приведенной погрешности измерений, не более |
±0,1 % |
|
Выходы |
|
|
Количество |
4 × DO или 1 × AO и 3 × DO
|
|
Тип выхода |
|
|
Р |
Электромагнитное реле 4 А, ~250 В cos φ > 0.9 3 А, =30 В |
|
Т |
Твердотельное реле Выходной ток не более 40 мА Выходное напряжение высокого уровня – 4…6 В Выходное напряжение низкого уровня – 0…0,7 В |
|
К |
Транзисторная оптопара n-p-n Постоянный ток 400 мА макс при 60 В |
|
С |
Симисторная оптопара Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц) Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс) Максимальное коммутируемое напряжение не более 600 В |
|
Эксплуатация |
|
|
Рабочая температура |
-20…+55 ⁰С |
|
Гарантия |
5 лет |
